Paso 2: Cortar las paletas
Tengo acceso a un cortador del laser en el trabajo, así que decidió utilizar para recortar todas las piezas del conjunto. Si no tienes acceso a un cortador del laser no te preocupes! Todavía pueden hacer estos chicos malos con más herramientas de la vieja escuela. Los archivos que he proporcionado para ambos de los siguientes métodos de corte:
Usando un cortador láser:
Nota: Los valores siempre están aquí para un Epilog 120 vatios leyenda EXT láser cortador. Ajuste si tiene una máquina diferente. Si usted necesita un repaso sobre cómo láser de corte, haga clic aquí.
-descargar los archivos adjuntos 'paleta test.ai' y 'Paddle.ai'

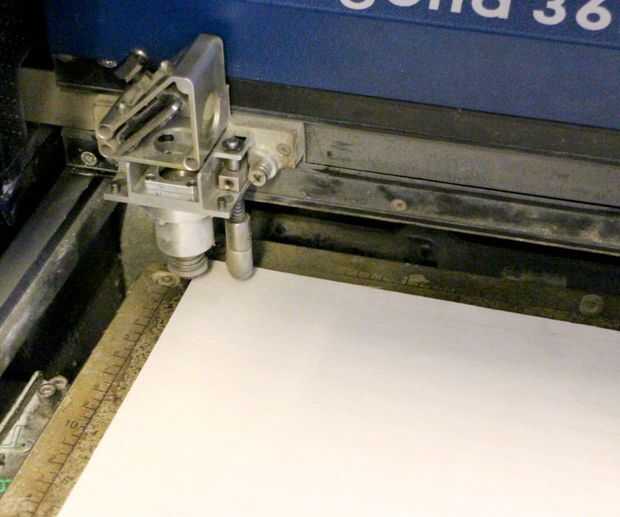

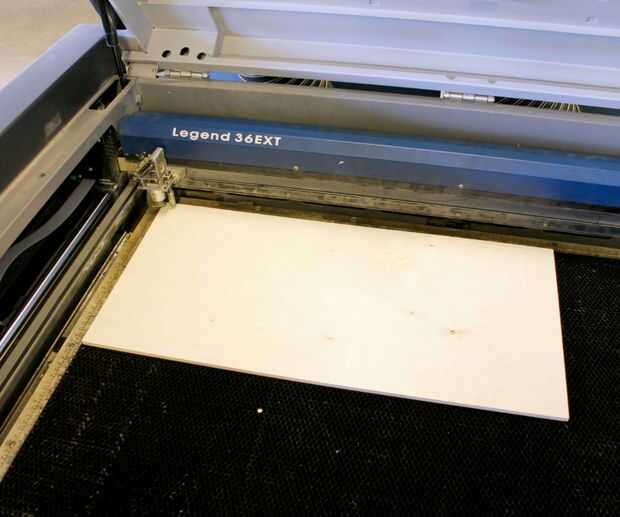

-poner un trozo de su 24 "x 12" x 1/4" capas de abedul en la máquina

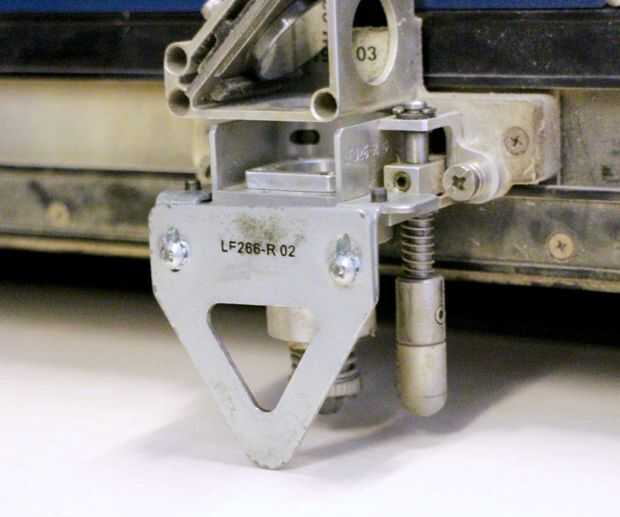

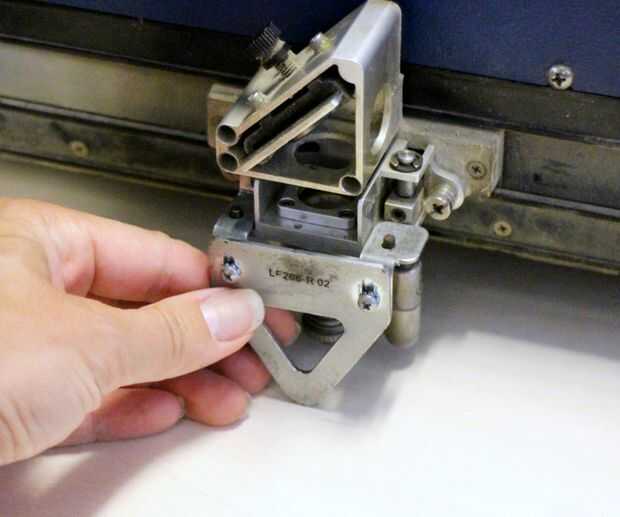

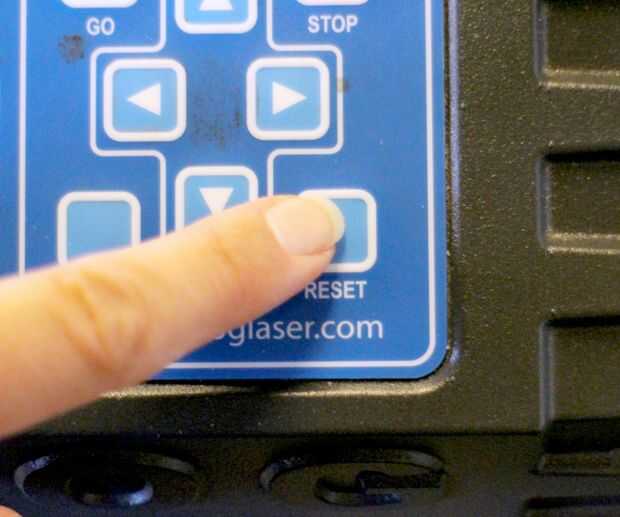

-ajustar la cabeza del láser a la altura correcta para el material y presione reset

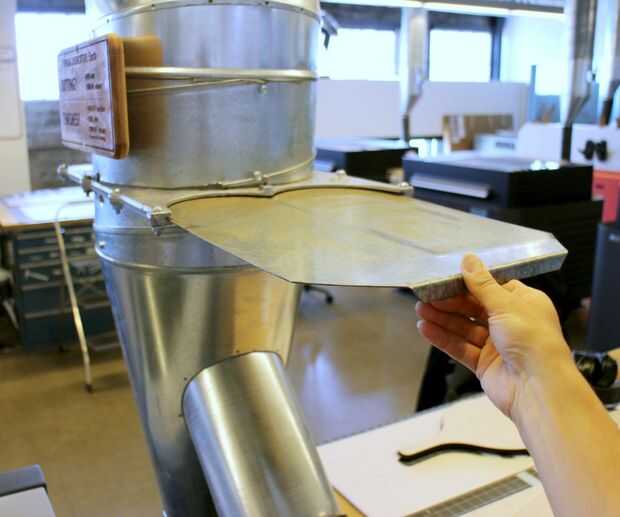

-Abra la rejilla de ventilación y asegúrese de que su sistema de ventilación está en
-abrir 'Remo prueba' en illustrator en la computadora asociado con el cortador del laser

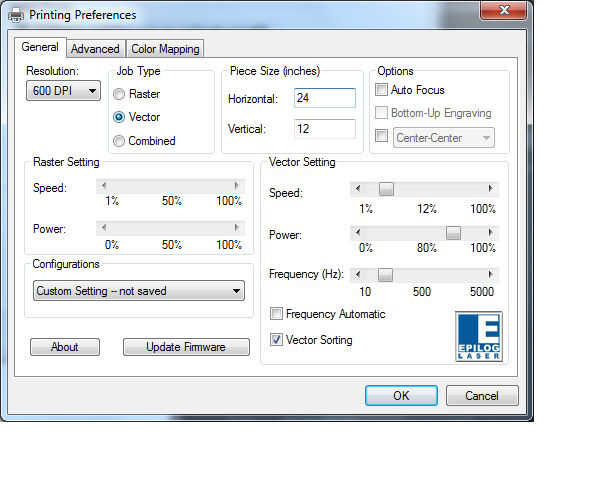

-poner la configuración: vector solamente / velocidad = 12% / energía = 80% / frecuencia = 500
-también, asegúrese de introducir el material tamaño 24 "x 12" en los campos de tamaño de la pieza,
-Pulse imprimir para probar la configuración de su material
Si la prueba de corte completamente a través de su material en la primera pasada, significa que los ajustes son buenos! Si no es así, mover el cuadro de prueba a la derecha (para evitar que el material de de que la paleta se corta fuera) y prueba subiendo un poco el poder y tal vez también frenar la velocidad. Desea que se corte completamente a través de la primera pasada sin salir mucho del borde ahumado, quemado en la parte inferior del material.
Una vez has trabajado los ajustes...

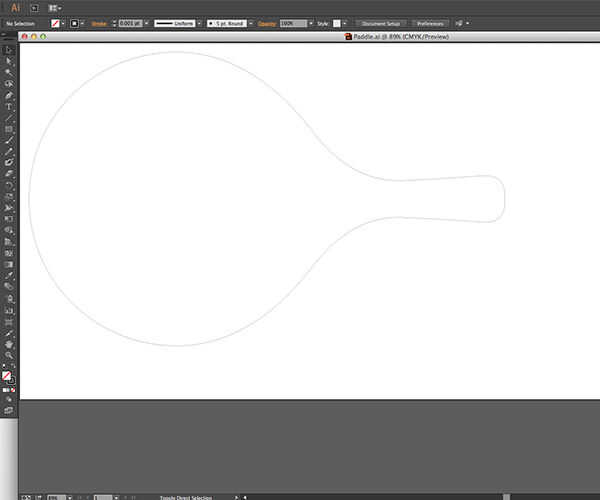

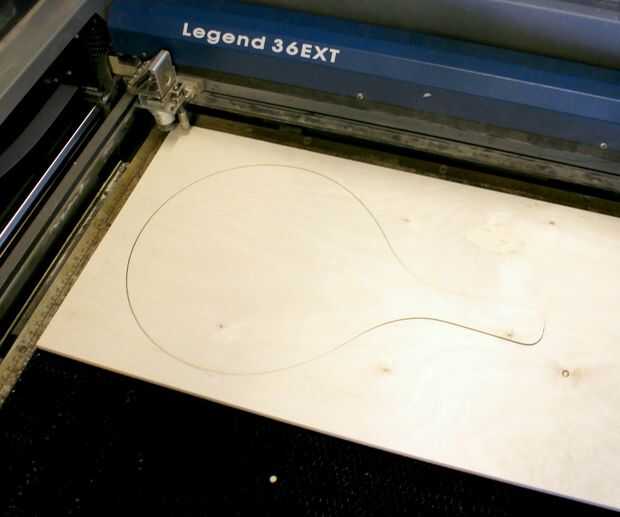

-abrir 'Paleta' en illustrator

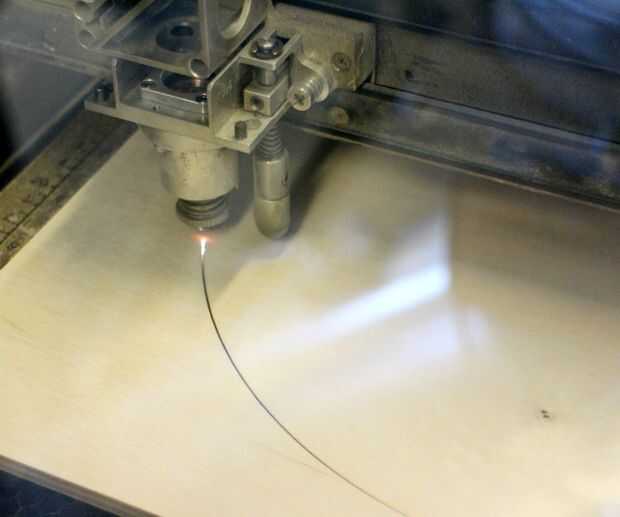

-Imprimir utilizando la configuración exitosa

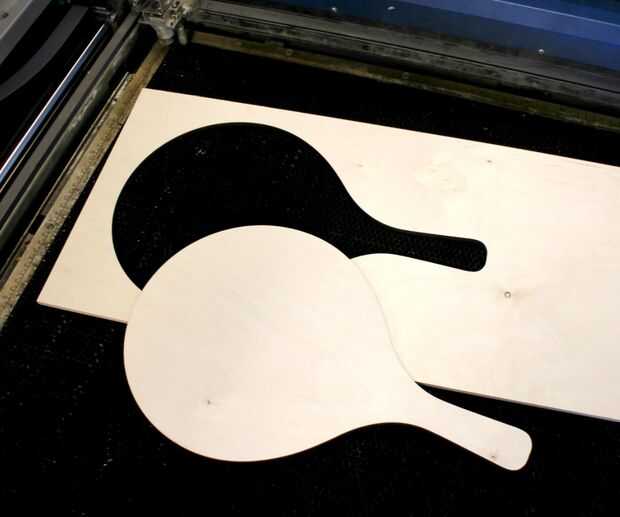

-modo que terminas con 2 paletas de recorte
Usando una sierra de banda:
-Imprima en una impresora de computadora, (2 x) el archivo adjunto, 'Paddle.pdf', en el papel de 11 x 17 (o en 2-3 8 1/2 x 11 páginas y asegúrelas con cinta adhesiva)
-use spray stick adhesivo o doble cinta para sujetar los patrones para el contrachapado de abedul
-Colóquese anteojos de seguridad y recorte cuidadosamente las paletas dejando sobre material de 3/16" alrededor del borde del patrón de paleta
-utilizar la lijadora de correa y de husillo para limpiar el material a la línea patrón
