Conjunto de método 5 sonda, filtro y tren (3 / 8 paso)

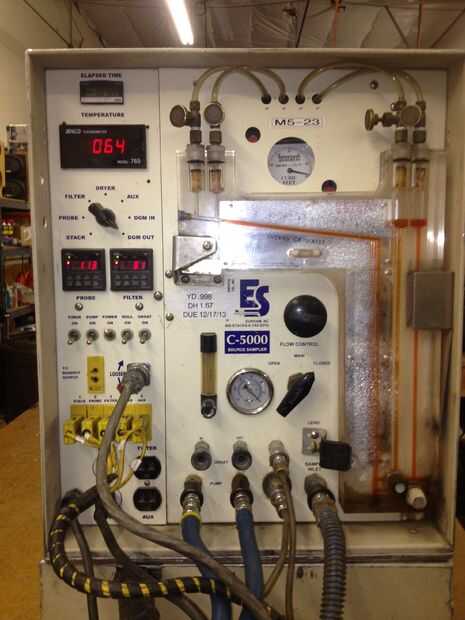

Paso 3: Conecte la línea M5 a la caja de la DGM.

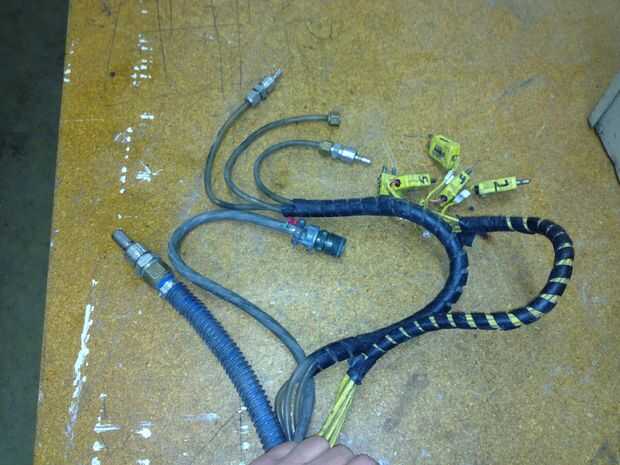

A M5 línea consiste en una línea de muestra, un amphenol (fuente de alimentación de 120 v), un positivo y negativo y una línea de pitot extra, 5 termopares (1. pila, 2. la punta de prueba, 3. filtro, 4. aux y 5. salida). En un extremo de la muestra que es un hombre rápido de 5/8 Conecte esa attatches a la DGM. Conecte la negativa pitot en la rápida negativa conectar y el positivo a la raíz positiva de la DGM. Los thermocouples(TC's) están marcados 1-5, conecte el TC 1-5, de izquierda a derecha, conectar los siguientes en orden 1. pila, 2. sonda, 3. filtro, 4. AUX y 5. salida.
