Configuración de movimiento en rampas 1.4 con máquina de Marlin firmware @section (1 / 3 paso)

Paso 1: Paso a paso las instrucciones máquina

Coloque el carro (conjunto hotend) en el centro de sus ejes X e Y y conectar a su impresora utilizando Pronterface/tiraje. Energía también.

Compruebe el estado del tope

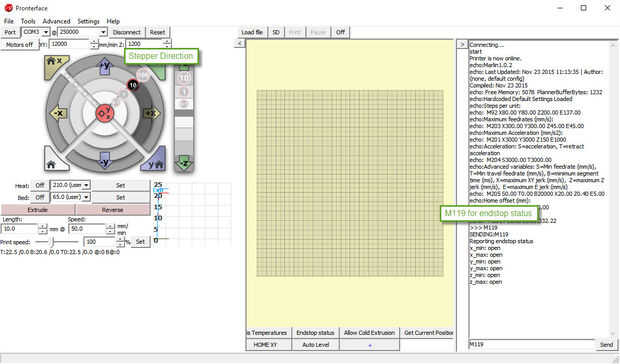

Comience enviando M119 a la impresora para comprobar el estado del tope. Deben todos muestran abiertas antes de continuar.

Pronterface - direcciones paso a paso de verificación

Utilizar las flechas direccionales en Pronterface mover suavemente los ejes, utilizando 1mm y 10mm. Sólo puede mover un eje usando el + para ejes.

Lo principal es escribir tanto que un eje mueve en la dirección correcta o no.

Pro-tip: Quizás desee mantener usted los dedos cerca del interruptor de encendido/apagado en la impresora.

Firmware - dirección paso a paso

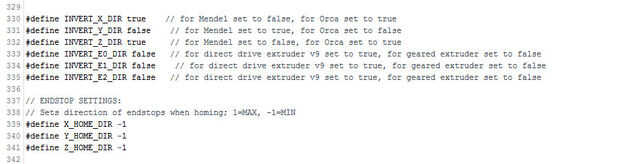

Encontrar INVERT_X_DIR en el firmware del Marlin en la ficha de Configuration.h . Si utilizas un Release Candidate del firmware, se encuentra en la máquina.

 #define INVERT_X_DIR true // for Mendel set to false, for Orca set to true #define INVERT_Y_DIR false // for Mendel set to true, for Orca set to false #define INVERT_Z_DIR true // for Mendel set to false, for Orca set to true

Cualquier eje que se mueve al revés, cambia el verdadero a falso o viceversa.

Firmware - autoguiado hacia el blanco dirección

A continuación configuramos Dirección autoguiado hacia el blanco.

Para la mayoría de las impresoras queremos casa para nuestra delantera izquierda, que se define como nuestros topes mínimos de X y Y. También queremos que nuestro hotend estar cerca de nuestra cama, que es min Z, así.

Estos topes mínimos de XYZ se conocen también como nuestro origen y normalmente será 0 en sus respectivos ejes.

X_HOME_DIR en la Configuration.h archivo y configurar HOME_DIR para X, Y y Z -1. -como se muestra en la siguiente bloque de código.

Esto dice nuestros ejes a casa a los topes mínimos.

 // ENDSTOP SETTINGS: // Sets direction of endstops when homing; 1=MAX, -1=MIN #define X_HOME_DIR -1 #define Y_HOME_DIR -1 #define Z_HOME_DIR -1

Algunas impresoras utilizan distintas topologías, así que puede que tenga que cambiar esto. Ultimaker 2 casas x min, Y max y max Z.

Verificar los cambios

Desconectar Pronterface, subir firwmare y compruebe si los ejes se mueven en las direcciones derecha. Realizar cambios si es necesario.

Autoguiado hacia el blanco

Cuando todo se mueve como debería, probar la función autoguiados hacia el blanco. Se puede probar usando los iconos con una "casa (hogar)" para cada eje, o utilice el comando G28 seguido por el eje quiere a casa.

Si sólo escribe G28; usted Inicio todos los ejes.

También puede escribir G28 X o G28 XY o cualquier otra combinación.
