Investigué los colibríes y abejorros en vuelo de suspender y descubrió sus alas con un movimiento de ocho. Este movimiento es similar a cómo se mueven sus brazos y manos al tratar de permanecer a flote en el agua.
Así que investigué todo tipo de mecanismos y diseños que podrían proporcionar este movimiento y ha sorprendido con la complejidad de cada sistema.
Decidí averiguar mi propio mecanismo y empezó a correr simulaciones utilizando un paquete de software dinámica cinemática llamado movimiento mecánico. Nota: Mechanica está ahora ProEngineer que puede encontrarse en http://www.ptc.com/products/proengineer/mechanism-dynamics
Para mi primera simulación estaba pensando que un ocho se ve como dos círculos tocan. Basado en que he creado un sistema de dos engranajes con dos bielas. Arreglé los engranajes para proporcionar primero un círculo mientras tanto girar a la misma velocidad. Entonces pensé que si dos veces tan rápido como lo otros i debería ver dos lóbulos perfectos uno de los engranajes girar. Bien no lo hice. Tengo algo parecido a una desequilibrada figura ocho con un lado tener una forma convexa. Así que jugué con la eliminación de los engranajes y todavía no perfecto ocho. Un colega mío le pasó a visitar y me preguntó para hacer girar dos engranajes a la misma velocidad. Le dije yo ya lo intentado y procedió a mostrarle. Fue una verdadera eureka momento como mecanismo trazó una figura muy pequeña 8! Fue todo en la eliminación.

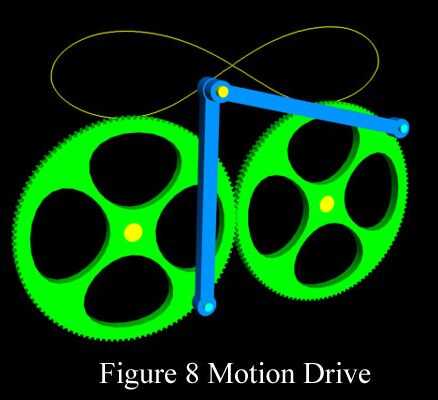

Así que después de algunas optimizaciones fue logrado el movimiento perfecto figura de ocho con 4 partes básicas, es decir 2 contra rotación los engranajes junto con los dos brazos de conexión.
Estaba tan emocionada, solicitado una patente y dos años más tarde la patente & oficina de marcas me dieron la noticia más triste de mi vida. El mecanismo ya había sido patentado (#2.775.899) en 1957 por C.L. Vagneur.
Durante los ansiedad dos años investigué características como la adición de un segundo par de bielas para voltear el "ala" durante el movimiento de ocho.
Miré a otras aplicaciones como remo y bicicleta pedaleo mecanismos, trenzado de cabello, ventiladores de techo, dispositivo de energía de viento, etc.. Investigué la web sobre todas las cosas ocho y era una propuesta común de pulido, limpieza y mezcla.
De todos modos, después de descubrir Instructables pensé que sería genial compartir toda esta información para quien busca esa unidad de movimiento perfecto ocho!
Sabri Sansoy
Los pasos son más de presentación de diapositivas.
