Paso 1: Conectar a través de transisitor y un relé...
Podemos usar un transistor para enlazar entre los dos circuitos sin dañar la placa arduino.
Dar el pin del arduino para el pin de la base del transistor. (Conecte un resistor para disminuir la corriente de base).
He utilizado el transistor "D400". y una resistencia de 1 kilo ohm.
Entonces usted puede conectar los circuitos de la C.C. para el emisor y el colector de este transistor.
Entonces usted puede controlar el circuito de la placa arduino ajustando la corriente de base.
Si desea conectar un circuito de CA, puede utilizar un relé.

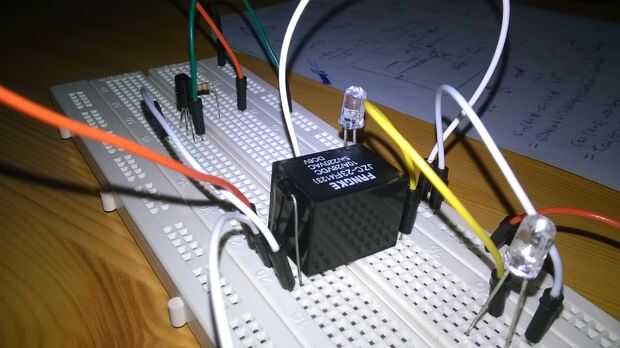

He utilizado un relay\ 6V 220V AC.

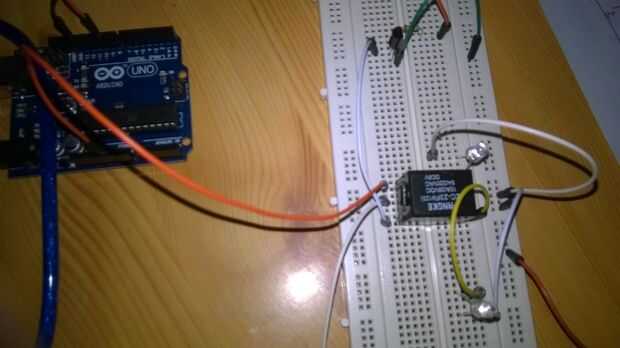

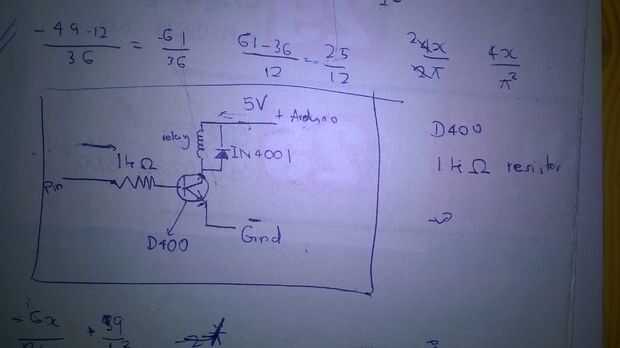

Conecte el circuito como en la imagen de arriba.
Añadir un diodo para evitar el daño que le puede pasar a arduino por la chispa almacenada en el relé después de cerrar la fuente de alimentación.
entonces usted puede conectar el aparato necesario o el circuito en el lugar que he marcado en la imagen de arriba.
(tenga cuidado al tratar con corriente alterna. Por favor hacer esto con un anciano)
