Paso 3: Interfaces de Google Earth a su receptor de GPS de LS20031
- Interfaz en tiempo real a la LS20031 a través del adaptador FTDI
- Importar archivo de registro NMEA generado por MiniGPS
GOOGLE EARTH - TIEMPO REAL
Para que ello, ejecute Google Earth mientras el receptor GPS está en un área de cielo abierto para obtener una solución vía satélite. De LS20031 el led de rojo empezará a parpadear pronto como se pone una solución de 4 satélites. Puede tomar el LS20031 sobre 30 segundos para obtener un satélite para un arranque en frío y menos de 5 segundos para un arranque en caliente. Si tu receptor GPS está conectado correctamente, Google Earth se detectará el COM port y baud automáticamente.

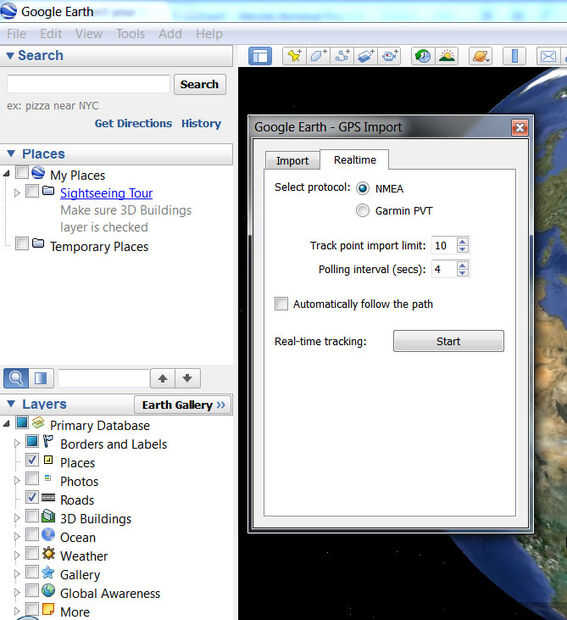

Desde el menú principal de Google Earth, seleccione Herramientas y seleccione GPS. Se abrirá un cuadro de diálogo con dos fichas: importación y en tiempo real. Haga clic en la ficha en tiempo real y luego haga clic en el botón de radio NMEA. Haga clic en el botón de inicio. Google comenzará a leer los datos NMEA enviados por el receptor GPS vía el FTDI y a trazar las coordenadas en un mapa en tiempo real.
GOOGLE EARTH - IMPORTAR ARCHIVO DE REGISTRO NMEA
Mientras se ejecuta el MiniGPS en un área de cielo abierto, haga clic en la ficha Estado. Pronto como el receptor GPS obtiene una solución vía satélite (GPS receptor LED empezará a parpadear) las sentencias NMEA en la parte inferior de la ventana empezará a desplazarse con los datos de la ubicación correcta.
Haga clic en el botón Log NMEA, encima de la NMEA oraciones vaya caja y proporcionan un nombre de archivo y un directorio para el archivo de registro. MiniGPS ahora empezará a grabar las cadenas NMEA que ves al archivo de registro de desplazamiento.

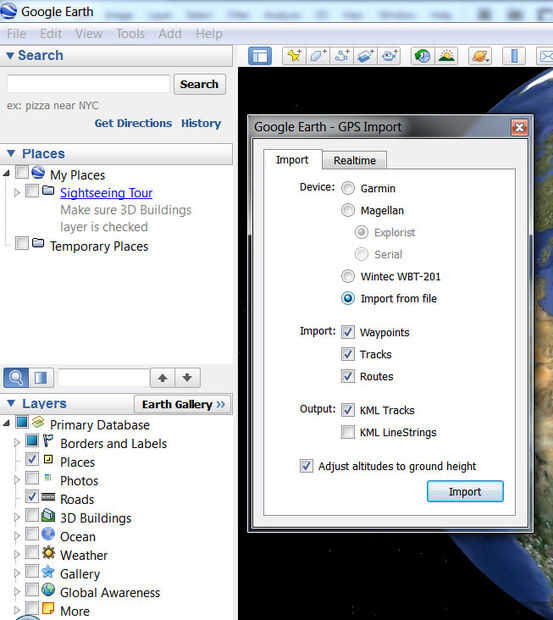

Salida MiniGPS. Ejecute Google Earth. En el menú principal, haga clic en el menú herramientas y haga clic en la opción de GPS. Se le presentará un cuadro de diálogo con dos fichas. Haga clic en la ficha importar. Haga clic en importación de botón de radio file. Se le pedirá seleccionar un archivo. Escoge el archivo de registro NMEA que ha creado partir de MiniGPS. Ver Google Earth trazar los puntos de ubicación.
¡ Genial!
