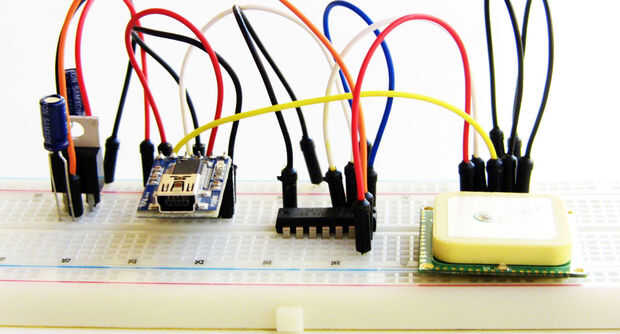

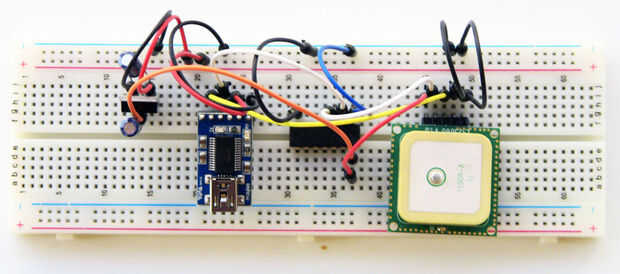

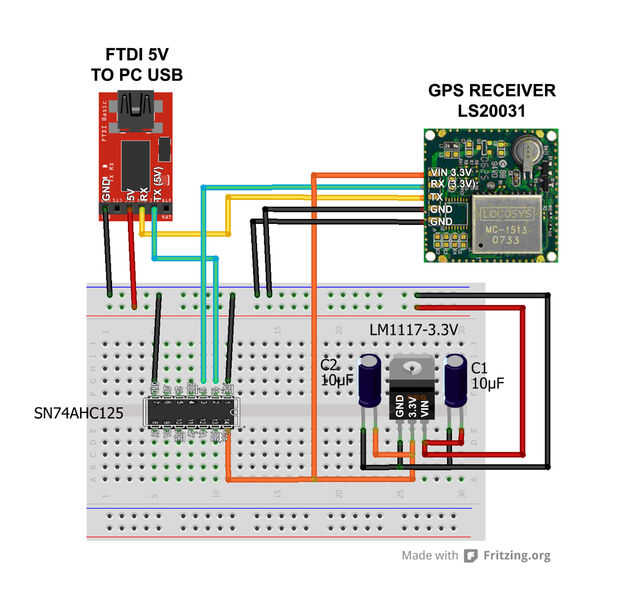

Paso 1: Cableado del circuito

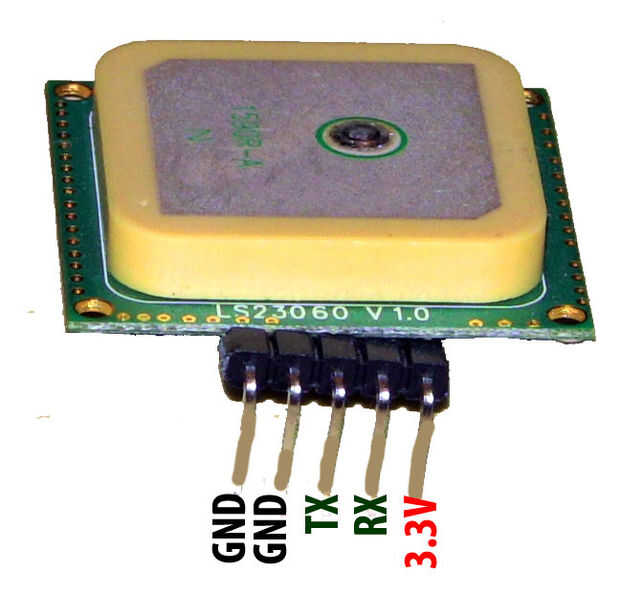

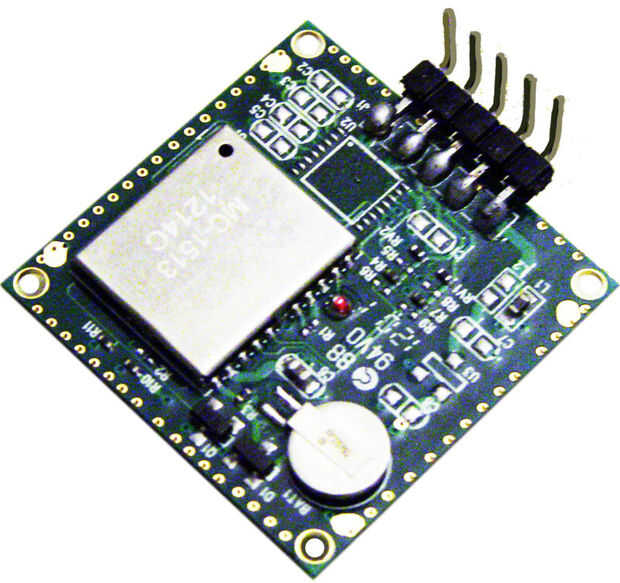

Cableado del receptor de GPS de LS20031
- VIN... PIN2 (3.3V) que es el pin central del regulador LM1117T
- RX... PIN3 (1Y) del IC SN74AHC125
- TX... Pin RX del adaptador FTDI
- TIERRA.... Carril de tierra de protoboard
- TIERRA.... Carril de tierra de protoboard
Cuenta de cómo estoy conectando el pin de TX de la LS20031 al pin RX del FTDI sin y conversión de voltaje. Eso es porque una entrada de 5V pin puede manejar un 3,3 v de salida y lo considera una lógica alta.
CABLEADO DEL ADAPTADOR FTDI (5V)
- TIERRA.... Carril de tierra de protoboard
- CTS... NC
- 5V ........ Riel de 5V de protoboard
- RX........ Pin TX del receptor GPS LS20031
- TX......... PIN2 (1A) del IC SN74AHC125
- DTR... NC
CABLEADO DEL IC SN74AHC125
- PIN1 (1OE)... TOMA DE TIERRA
- PIN2 (1A)... PIN de 5V del adaptador FTDI
- PIN3 (1Y)... PIN RX del receptor GPS LS20032
- PIN7 (GND)... Carril de tierra de protoboard
- PIN14 (VCC)... 3.3V pin que es el pin central del regulador LM1117
CABLEADO DEL REGULADOR LM1117T-3.3
- PIN 1 (GND)... TIERRA de trenes protoboard y a los pines negativos de los dos condensadores electrolíticos de 10uF.
- PIN2 (3.3V)... Pin de VIN de la LS20031 y PIN14 del CI SN74AHC125 y el pin positivo del primer condensador electrolítico de 10uF
- PIN3 (VIN)... Pin de 5V de Adaptador FTDI y el pin positivo del segundo condensador electrolítico de 10uF
