Conecte el común ánodo RGB LED a Common Ground RGB LED

durante mi proyecto del ventilador led RGB accidentalmente compré tierra común rgb LED mientras que mi circuito fue diseñado para el control de leds de rgb ánodo común.
Ahora que he quedado sin leds RGB ánodo común he intentado llegar a una solución para conectar de alguna manera comunes a ánodo común.

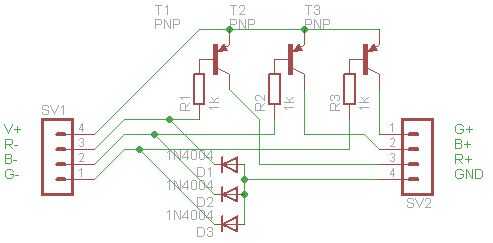

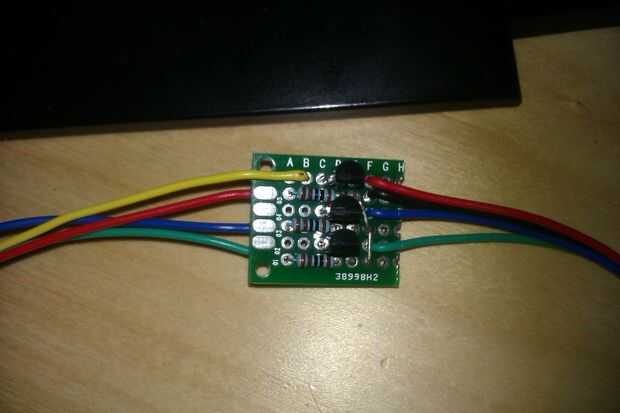

Después de unas pruebas se me ocurrió el siguiente circuito. Con 3 transistores pnp invierte el R, G y B-R +, G + y B +.

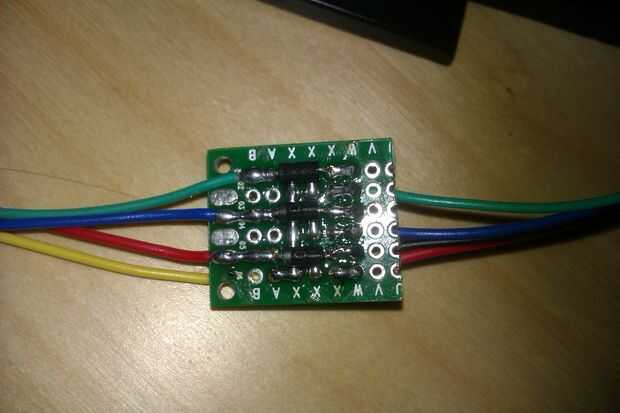

Con el fin de crear suelo para el led conecté 3 diodos de rectificador para R, G y B.
Estoy muy contenta con los resultados de este circuito y el hecho de que no necesito un cable adicional para tierra manejar los leds comunes.

He añadido los archivos de eagle incluido el circuito y tablero. (Nota: en el tablero utiliza transistores PNP de BEC)

Etiquetas: LED, RGB, Tierra, Común, Ánodo, Adaptador
