Conectar una pantalla LCD con Arduino (1 / 3 paso)

Paso 1: Conectar los cables de puente

El primer paso que debemos hacer es conectar las clavijas a la pantalla LCD.  Para aquellos interesados, pueden encontrar la hoja de datos aquí.

Tengo mi LCD de sparkfun, y usted puede comprar uno aquí.
Como mencioné antes, sólo necesitará conectar 10 pernos.  Soldar puentes para estos cables:

Pin 1 - tierra
Pin 2 - + 5V
PIN 3 - ajuste de contraste
Pin 4 - H/L Registro seleccione
Pin 5 - H/L lectura y escritura
PIN 6 - H/L permiten
PIN 11 - DB4
Pin 12 - BD5
PIN 13 - DB6
PIN 14 - DB7

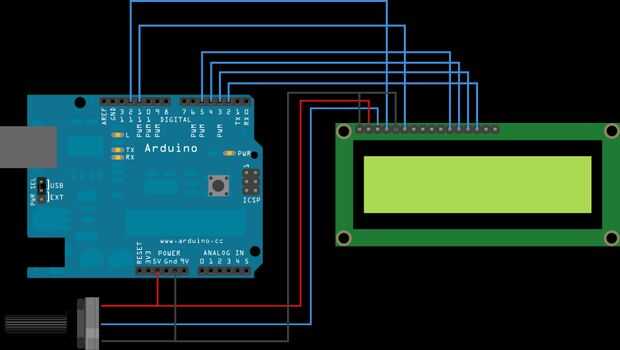

Como se muestra en la siguiente imagen:

Pin 1 a tierra
Pin 2 a 5V
PIN 3 a limpiaparabrisas
Pin 4 a pin del Arduino 12
Pin 5 a GND
PIN 6 a pin del Arduino 11
PIN 11 al pin 5 de Arduino
Pin 12 al pin 4
13 a pin pin 3
14 a pin pin 2

Porque sólo se va escribiendo, pin 5 se cayó a la tierra para mostrar que no habrá ninguna lectura.  Para aquellos que deseen usar la luz de fondo, conecte LCD patillas 16 a GND y LCD 15 a + 4.2V.

Conecte un lado del bote a tierra, frente a + 5v y el centro con conector de pantalla LCD 3.  Ahora estás en el negocio.
