Conectar un LED de 7 segmentos a un puerto paralelo (2 / 4 paso)

Paso 2: El circuito

Necesita un segmento común del cátodo 7 LED. Cátodo común significa que todos los cátodos de los LEDs están conectados. Cada 7 segmentos LED que he visto utiliza las mismas designaciones para cada uno de sus LEDs – por orden alfabético de la A G con una en la parte superior y luego proceder hacia la derecha con G el segmento medio. Si hay un punto decimal se ha designado a DP y un octavo LED. Que pines del módulo de LED de 7 segmentos están conectados a qué segmento varía. Usted tendrá que utilizar la hoja de especificaciones del fabricante o experimentar con un voltímetro para determinar los pines correctos para cada segmento.

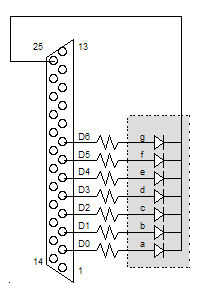

El circuito es muy simple, conecte las siete resistencias a D0 de la salida de puerto paralelo a través de pernos de D6. Alambre de las resistencias de salidas que d0 a través de D6 a segmentos A por G en orden, o los segmentos incorrecta se encenderán. Por último, conecte un cable desde el cátodo del LED de 7 segmentos con el conector de tierra en el puerto de impresora. Si desea conectar el punto decimal conectarlo al pin D7 a través de su propia resistencia.

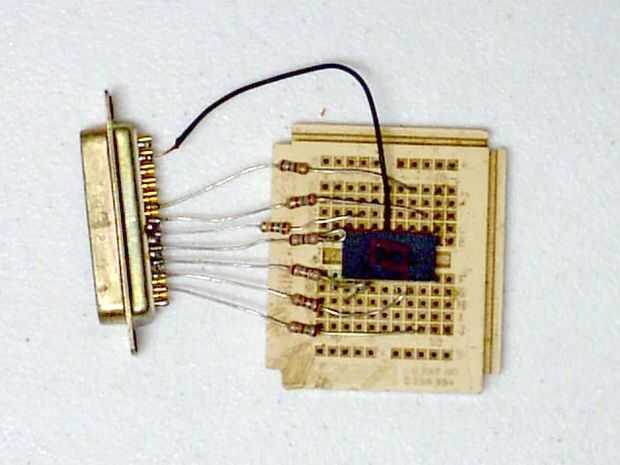

Ya que este es solo un prototipo que no molestaba para aislar los alambres expuestos en las resistencias. Usted debe tener cuidado para asegurar que los cables no se ponga en cortocircuito uno al otro. (Nada malo debería ocurrir si cualquiera de las resistencias están cortocircuitada pero mal LED se encenderá. No tomar ninguna responsabilidad si sucede algo inesperada o daño se produce por cualquier motivo.) El cable a tierra está aislado porque seguramente causará problemas si se corta a una de las líneas de datos.

Yo uso un cable macho a hembra DB-25 extensión para que el protoboard sin soldadura puede ser colocado en mi escritorio en vez de en la parte posterior de la computadora donde se encuentra el puerto paralelo, pero no hay razón que no puede acoplarse directamente al puerto de la impresora.
