Conductor de pasos entrada 2

Hola otra vez,
Este es mi tercer proyecto, resultó muy útil, así que me gustaría compartir con la gente.

Resumen:
tengo un puerto paralelo con sólo 6 funcionamiento salidas de datos.
así que creo que dos veces antes de hacer algo.
por ejemplo, controla dos motores de pasos en once.or dieciséis a la vez etc...
Hay probablemente pequeños chips que hacen lo que mi dispositivo, pero me gusta diseñar cosas.

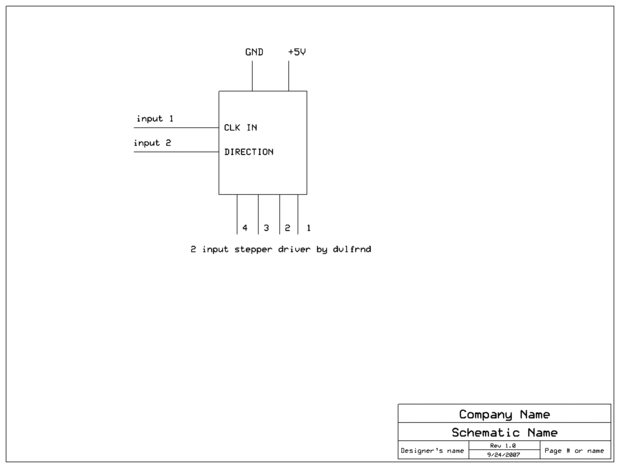

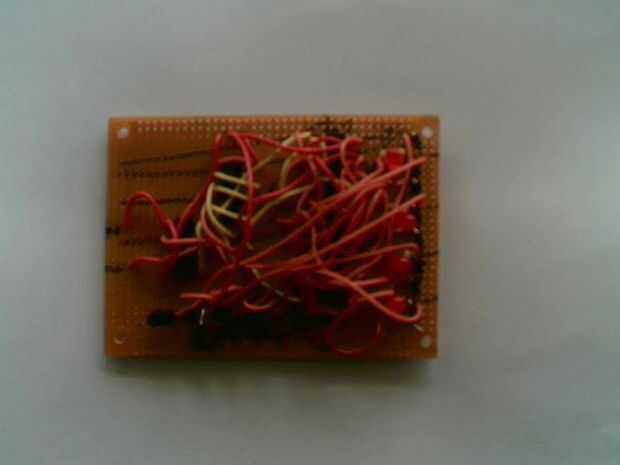

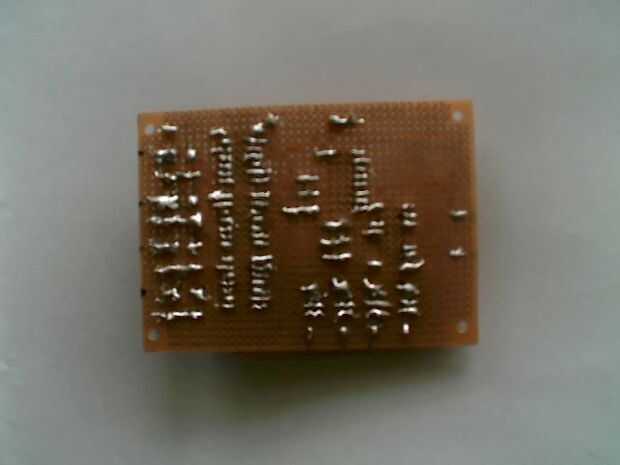

Este dispositivo acepta solamente dos entradas, una línea de reloj (pulso) y una línea de dirección para nuestro motor.
y por arte de magia, la correcta secuencia de bits para manejar el motor con sus cuatro salidas.
lo uso con mi puerto paralelo, pero también puede ser conducido con un temporizador 555, o cualquier otra fuente de reloj.
