Concurso sistema de zumbador mediante botón fácil grapas (1 / 7 paso)

Paso 1: Lo que usted necesita

Mayoría de las piezas se puede comprar en Radio Shack o de otros proveedores electrónicos. He incluido enlaces en su caso. Precios y enlaces son exactos a partir del 15/12/09:

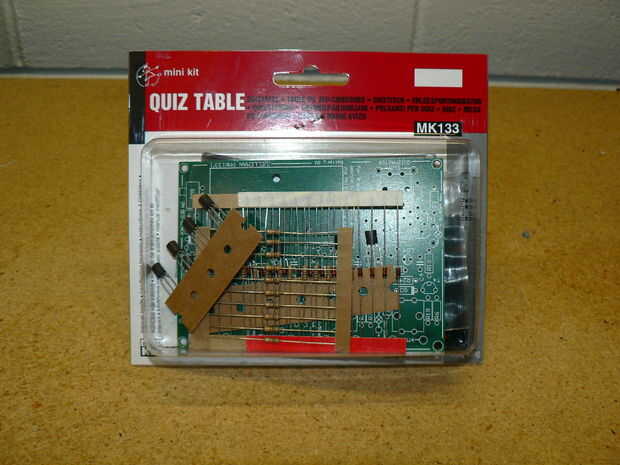

Kit de demostración de juego y cuestionario zumbador circuitos ~ $15
http://www.electronickits.com/Kit/complete/Game/vemk133.htm
(Nota: Esto encontré en una tienda de electrónica pequeña en la ciudad)

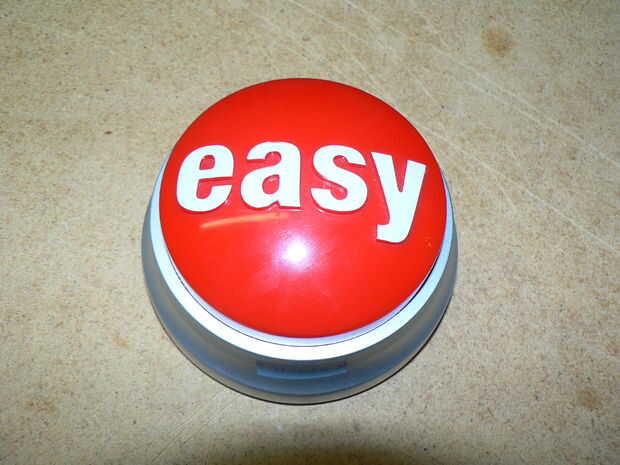

4 x grapas fácil botones - $ 4,99/ea
http://www.Staples.com/Staples-Easy-Button/product_606396

6 "x 4" x 2 "cuadro de proyecto - $4,99
http://www.RadioShack.com/Product/index.jsp?productId=2062283&filterName=Category

4 luces LED (yo usé 10mm ultra brillantes los rojos) - $1.79/2 pk
http://www.RadioShack.com/Product/index.jsp?productId=3096133

5 titulares de LED - $1.49/2 pk
http://www.RadioShack.com/Product/index.jsp?productId=2062559

Deslice el conmutador SPST - $2.99/2 pk (podría han utilizado la versión mini)
http://www.RadioShack.com/Product/index.jsp?productId=2062488

Pequeños, redondos almohadillas adhesivas (las que realmente delgadas, no la goma gruesa)

Solo conductor, cerca de 4 pies

cable de 2 conductores, cerca de 20 pies cortados en segmentos de 4 pies 5. Estas longitudes determinarán hasta qué punto los botones pueden ser colocados desde el control, para que pueda ajustar la longitud de sus necesidades.
(Nota: había usado hilo con muchos directores más porque conseguí un buen precio y quería alambre más grueso, por lo que sería más robusto)

tubo de 1 - en PVC, cerca de 4 pulgadas

2 x 1 en tapas de PVC

Interruptor momentáneo, SPST, normalmente abierto - $ 3,39/2-pk
http://www.RadioShack.com/Product/index.jsp?productId=2062496

Pintura en aerosol plata (opcional)

Pequeños trozos de tubería de encogimiento de calor (opcional)

Soldador w/soldadura
Pistola de pegamento caliente
Para bombilla

Herramientas útiles:
Desaislador alambres
Dremel (taladro funcionará, Dremel es mejor)
Ayudando a mano lupa soporte
Espacio de trabajo grande
¡ Tiempo!
