Paso 6: osciladores
BJT es una maravilla para los circuitos de oscilación debido a su capacidad de activar y desactivar en base a la tensión en el pin de la base. Hay numerosas aplicaciones para esto, pero vamos a ver aquí un par.
El primero es un LED flasher (imagen 1). Esto se puede utilizar para uno o dos LED ' s y el tipo de flash es totalmente ajustable para su aplicación.

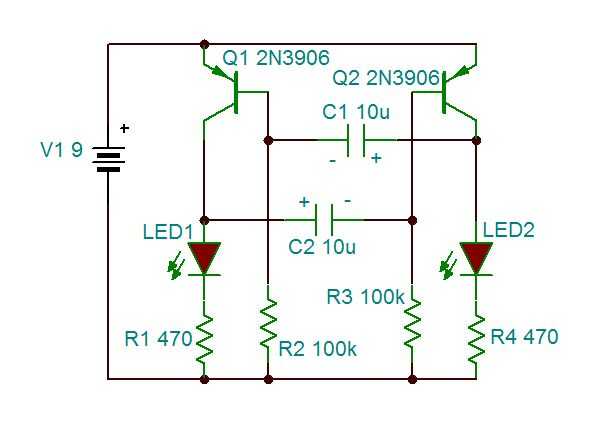

Construcción: Coloque dos BJT PNP en la Junta de pan con el lado plano hacia usted y no pins conectados entre sí. Poner un condensador de 10uF entre el pin de la base de un BJT y el pin del colector del otro, con el cátodo del condensador conectado al pin de base. Coloque un segundo condensador de 10uF entre el otro par del pin de la base/colector de una manera similar. Conecte un 100kΩ resistencia entre cada pin de la base y GND. conectar una resistencia de 470Ω a cada pin del colector y luego un LED entre cada resistor de 470Ω y tierra (imagen 2).
Como se muestra que los LEDs parpadean entre 1 Hz. cambio de condensador o la 100kΩ resistencias cambiará la tasa de flash de LED de uno o ambos, así que puede que desee utilizar Condensadores variables o potenciómetros para jugar con este circuito. Lo de este circuito es que si un que LED está en el otro está apagado, pero uno siempre debe estar. Usted no consigue ningún período de tiempo donde ambos están encendido al mismo tiempo. Si usted sólo quiere usar un LED, quitar uno y atar el resistor 470Ω asociado directamente a GND. Si desea apilar varios LEDs en serie, este circuito puede manejarlo, limitada por el voltaje en los condensadores y el BJT, el colector actual en el BJT y la cantidad de voltaje que puede proporcionar. Construí un 4 LED flasher, situado en una forma rectangular con las esquinas alternadas para una tarjeta de lector para mi trabajo.

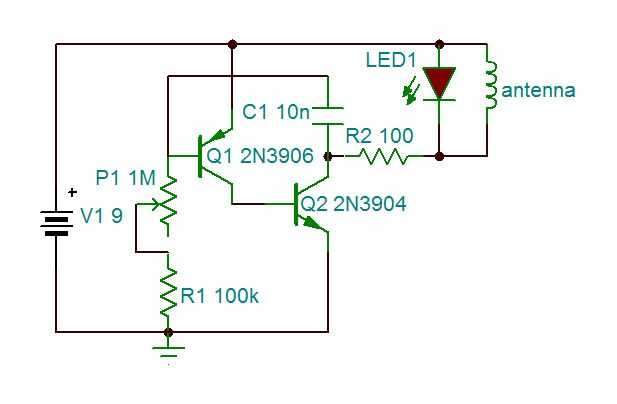

Otra aplicación para osciladores es en circuitos de radio, tanto para transmitir y recibir. Un simple 2-transistor, circuito transmisor de AM frecuencia se muestra en la imagen 3. (Descargo de responsabilidad - si usted decide construir un transmisor, ser conscientes de las leyes locales que rigen la transmisión de las ondas resultantes. Los circuitos ofrecen no deberían transmitir más allá al otro lado de la habitación, pero eso no significa que no pueden ser modificados por los aficionados conocedores, así que saber las leyes y pase lo que pase como resultado es que.)
Construcción: Coloque ambos BJT en el tablero de forma que no pines están conectados. Conecte el colector de la PNP BJT (Q1) a la base de los BJT NPN (Q2). Poner el 10nF condensador de cerámica (103) entre el colector de Q2 y la base de Q1. Atar el emisor de Q1 a + 9V y atar el emisor de Q2 a GND. Conecte un extremo de una resistencia de 100Ω con el colector de Q2 y luego conectar una longitud de alambre en espiral y un LED entre + 9V y el otro extremo de la resistencia de 100Ω. Conecte la base de Q1 a un lado de un potenciómetro de 1MΩ. Colocar el limpiador del potenciómetro a un extremo de una resistencia de 100kΩ y el otro extremo de la resistencia de 100kΩ a tierra.
El LED está allí para hacerle saber que ha encontrado el punto dulce en el potenciómetro para conseguir lo ajustado a derecho. Coloque un pequeño radio transistor en la banda AM cerca para captar la señal. El circuito debería funcionar sin la antena de cable, pero ayuda.
Transmisores de FM son bastante fáciles de construir, aunque remito a una búsqueda de Instructables y Google y le permiten filtrar los resultados según convenga. Una pareja que me dió mi interés eran de hacer: y de I'bler ASCAS.
