Paso 1: Algunas partes y luego alguna teoría.
Hay muchos tipos de BJT por ahí, y la mayoría de ellos es intercambiable entre sí para la mayoría de los proyectos, mientras coinciden con tipos de correctamente. Esto significa que la lista de piezas es totalmente para la interpretación según lo que suceda en tu papelera de piezas en casa.
Se necesita-
+ NPN y PNP tipo transistores. Por el bien de estos demos que usando 2N3904 (NPN) y 2N3906 (PNP) para casi todo ya que son muy fáciles de tener en sus manos. Se notará alguna diferencia. BJT 2N2222 puede ser utilizado para el 2N3904 y 2N2907 puede utilizarse para el 2N3906 si es necesario.
+ varias resistencias - un rango de valores de 100-100kΩ funciona muy bien. Valores exactos se dará según sea necesario.
+ otros bits - LED, motor, altavoz, flex sensor, Micrófono electret, transformador de audio, etc.. Básicamente los componentes que requieren cierta amplificación útil, o requieren más potencia que el circuito pueden proporcionar. Algunos de estos se utilizará, otros son sugerencias para tus propios proyectos más adelante. Información se dará en las demos.
+ Protoboard - ninguno de estos demos significado a permanente, así que un protoboard para facilitar la construcción
+ cables de jumper - para la conexión de bits juntos
+ 9V baterías y conectores de la batería - para poder

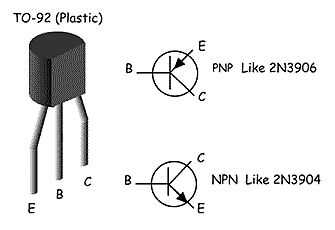

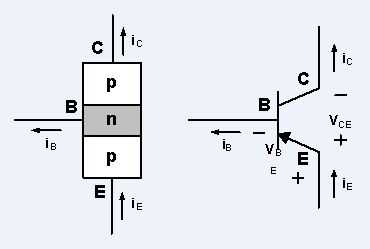

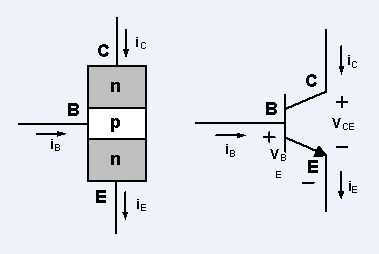

Imágenes 1 y 2 son diagramas para ambos tipos de BJT - NPN y PNP. Los tres pernos se etiquetan como Base, ollector Cy Emitter (FYI - para FETs, estos están etiquetados Gcomió, lluvia Dy Source y servir las mismas funciones). Observe detenidamente la orientación de los tres pernos de la imagen 3. Hojas de datos son tu amigo y ahorrarán muchos dolores de cabeza. Siempre revise la hoja de datos para el BJT se utiliza ya que algunos utilizan una configuración de pines diferentes. Siempre estoy recibiendo los pernos cruzados de todos modos, que para la mayoría de los proyectos no será un problema si se pesca con la suficiente rapidez, pero es mejor evitarlo. Aquí están las fichas para el 2N3904 y 2N3906.
Como siempre hay una gran cantidad de información en las fichas técnicas. Preste especial atención a los grados máximos. No opere cerca de calificaciones máximas si se puede evitar, siempre darse en algunas habitaciones. Ahora mira imagen 1 otra vez. Para NPN BJT trabajar, el voltaje base (Vb) debe ser más positivo que el voltaje emisor (Ve). Y el voltaje de colector (Vc) debe ser más positivo que va VB. a las especificaciones del máximo para el 2N3904 de la hoja de datos, vemos que si es 0, Vb no puede ser más que la más positiva que la de 6V. Y Vc puede ser no más de 40V más positivos que Ve. VB debe ser en algún lugar entre Ve y Vc para el BJT. El umbral de Vb para muchos BJT es 0.7V, lo que significa que en el que la tensión empiezan a abrir. Además, la naturaleza de BJT es que si bien se necesita un mínimo de sobre 0.7V para encenderlo, la corriente a través de la base es el factor determinante para el funcionamiento. Medida que aumenta la base actual, también lo hace el colector actual. Esto es diferente para los MOSFETs, que trabajan más en voltaje de la puerta que el actual.
Para que el BJT PNP trabajar, invertir todo eso de arriba. VB debe ser más negativa que Ve y Vc más negativo que VB. Un pequeño truco para ayudar a recordar es recordar el tipo que está trabajando. NPN requieren Positive de tensión y corriente y PNP requieren Negative voltaje y la corriente.
BJT necesita protegerse demasiado actual, al igual que cualquier otro componente. No conecte nunca el emisor y el colector pins directamente entre la fuente de alimentación y GND. siempre colocar un componente con resistencia en serie. Volviendo a la hoja de datos de 2N3904, vemos un grado actual de colector máxima de 200mA, pero en las balas bajo características en la primera página dice 100mA. Es una figura ideal y no es una mala idea usar eso como un valor máximo impuesto. Otra vez, alejarse de max limitaciones mediante el uso de resistencias. Obviamente estará operando en mucho menor que el máximo para estas demostraciones.

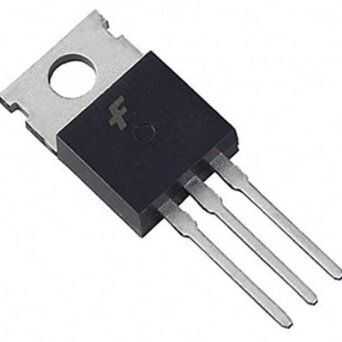

Imagen 4 muestra otro tipo de embalaje para el BJT. El paquete más pequeño, como en la imagen 3, se conoce como la a-92. El estilo más grande es el TO-220. Estos paquetes se utilizan en muchos usos además de BJT y FETs, así que no asumas que ya parece que uno, es uno. Siempre verifique los números de parte. La diferencia es que el TO-220 puede manejar mucho, mucho más corriente carga que la a-92 correctamente emparejados con un adecuado disipador de calor. Tengo algunos que son clasificados de 30A a diferencia de 0.2A. Todavía hay muchos más tipos de casos para los transistores, si te interesa, y aún usted puede conseguir como matrices en un paquete de IC en una sola pieza de silicona, como LM3046.
