Con un controlador paso a paso de un eje TB6560 GRBL/rampas (5 / 6 paso)

Paso 5: Ajustar la potencia y otros parámetros en el TB6560

Este es el momento donde empiezas realmente a ver la ventaja de la TB6560 sobre el A4988. En lugar de tratar de hacer girar un pequeño potenciómetro con un destornillador, orando le no romperlo, llegas a utilizar graduadores deslizantes para fijar el conductor.

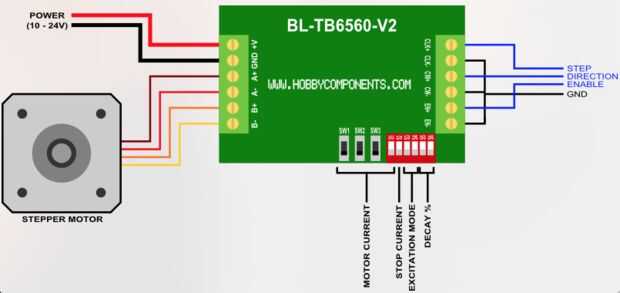

Seda defendido derecha en el controlador son las instrucciones para su configuración, incluyendo la corriente del motor (que debe ser tomada de la hoja de datos de tu paso a paso motor), % de caries (que cuenta con la cantidad de última hora vs transite en punto muerto cuando el motor no está encendido ya... jugar con esto ya que no contestan bien/mal y depende de su aplicación), parar la corriente (que tiene que ver con la cantidad de corriente aplicada para lograr el % de caries) y el modo de la excitación (que es el microstepping, que también se configurará en el firmware en las opciones de pasos/mm). La mayoría de estos ajustes se puede ajustar a voluntad e incluso durante la operación para determinar las opciones óptimas para tu máquina (todos los motores y máquinas pueden ser diferentes). La imagen de este paso muestra toda la configuración de cableado final.
