Paso 2: Cableado todo juntos
Una vez que tengas todo lo que necesitas juntos vamos a comenzar todo lo montan!

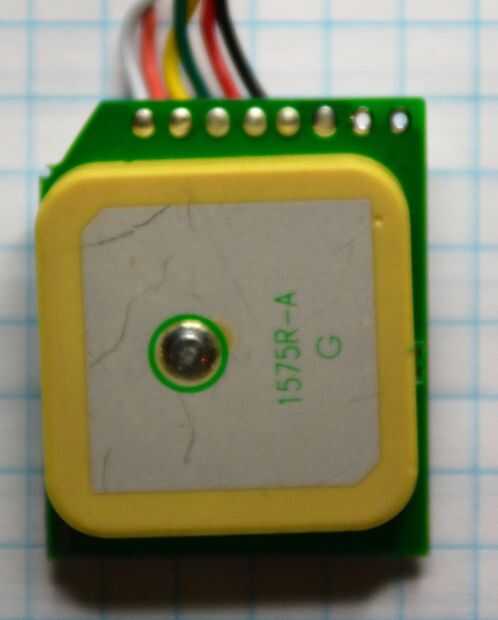

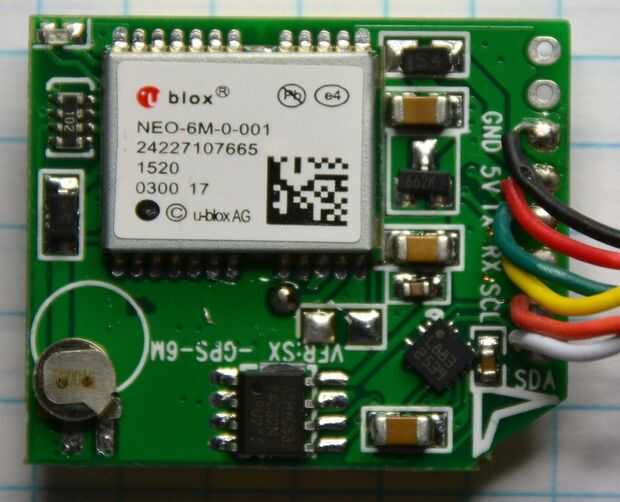

Ahora, en la foto de arriba, hemos añadido una imagen de primer plano de la placa breakout que estaba dentro del disco. También hemos marcado los componentes podríamos identificar... Somos un n00b en esto, así que mucho no pudimos identificar.
La única cosa realmente agradable sobre este tablero es que los cables están correctamente marcados en el tablero.
GPS Color Arduino
Tierra negra tierra
5v 5v rojo
PIN8 verde TX
PIN9 RX amarillo
PINA4 SCL naranja
SDA blanco PINA5

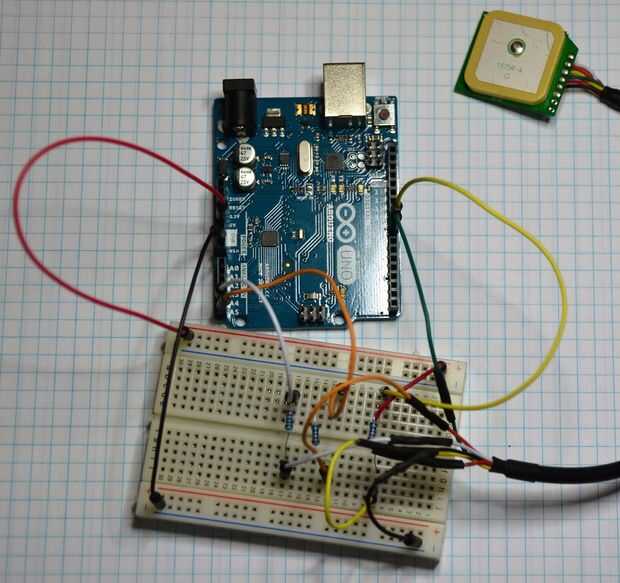

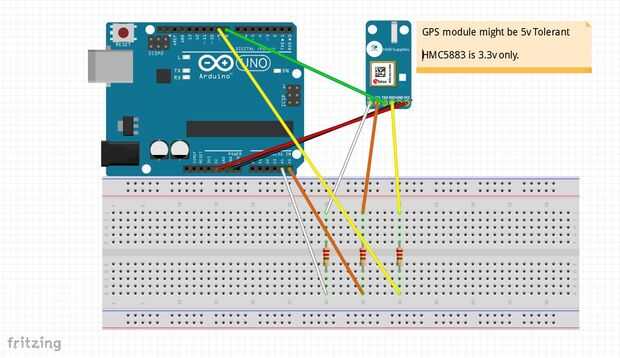

He unido a un esquema que nos burlaron usando Fritzing, y se parece a una imagen de lo que mi propio cableado (sí, no es bonito, nosotros a limpiarlo una vez que todos los sensores queremos adjunta y de trabajo).
Una cosa que no estaba seguro de es si esta placa proporciona 5v a 3.3v nivel cambio de los pines de datos, para estar en el lado seguro, hemos añadido 10 resistores de k a cada uno de los pines de datos relevantes para asegurar que no quemamos nada, cuando finalice todo añadiremos 3.3v-convertidores de lógica de 5v en vez de las resistencias.
Una cosa adicional en cuenta, el uso de Green/Yellow(tx/rx) una conexión en serie mientras que el uso de Orange/White(SCL/SDA) la conexión i2c. Si usted está usando otro tipo de Arduino, las conexiones pueden ser diferentes, por lo que necesitará ajustar por consiguiente.
