Hay un montón de sitios web que hablan sobre el uso de un escudo GSM con un Arduino, además el IDE de Arduino sí mismo. También hay varias bibliotecas de GSM que hay, o puede utilizar comandos AT para rodar su propia. No pude encontrar ninguno que hable acerca de cómo utilizar el módulo de desarrollo mini así que pensé que sería útil publicar este ' ible. En esta etapa tengo ningún deseo particular de ir solo y no preferencias de biblioteca.
Tenga en cuenta que aunque he investigado mi módulo, parece haber muchas versiones del mini módulo y lo dejo a usted para experimentar y trabajar los detalles de su versión por sí mismo - es bastante fácil. También tenga en cuenta que el mismo módulo de tablero de PC admite el Sim900 o el chip de Sim900A y se utilizan de manera similar, por lo que supongo un Sim900.
Algunos detalles...

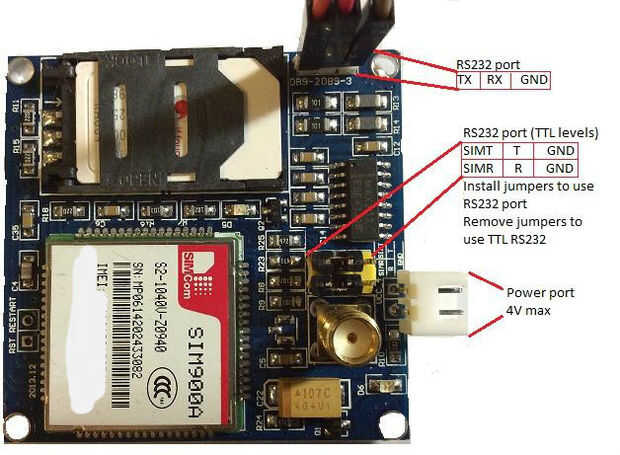

Mi módulo mini es la versión 3.4 y el frente y detrás se muestra en las fotos. Electrodragon.com publica un esquema de su módulo, y difiere ligeramente de mi módulo. Las diferencias son:
- El módulo Electrodragon es versión 3.6
- Tiene 3, 3V a 5V y visa versa nivel traductor a bordo para la interfaz serial. Mina no.

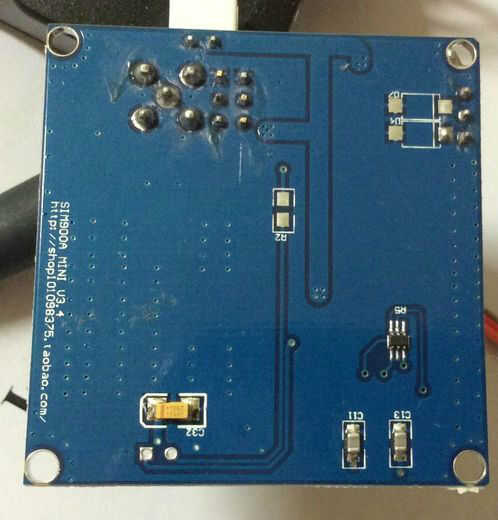

- Mi módulo carece de R2 en la parte posterior, y une el pin de "Reiniciar" vacío a la entrada de "Powkey" en el chip Sim 900. El módulo Electrodragon esquemático se refiere al pin de "Reinicio" como J12 pero se dibuja mal, realmente se conecta a la base del transistor, no a VCC como se muestra. R2 (R6 en ellos) es una resistencia de montaje superficial 4 k 7 y tendrá que instalarlo si desea utilizar la entrada de reinicio para el mini módulo de alimentación hacia arriba o hacia abajo. Usted también necesitará quitar la resistencia de k 7 4 (R25) en la parte superior del módulo mini ya que conecta el base del transistor a la fuente positiva. Esto se hace para que el módulo mini siempre se encenderá automáticamente cuando la energía se aplica y si su presente no se puede activar el módulo de encendido o apagado del software de control.
- Hay algunos otros componentes que se muestra en el esquema pero no están instalados en mi módulo pero no son importantes para usarlo.
