Con Sensor infrarrojo para crear objetos de arte (1 / 10 paso)

Paso 1: Hacer un Sensor de

En primer lugar tenemos que hacer un sensor.

Este circuito sensor ha diseñado para combinar 2 circuito eléctrico de los sensores IR en 1 tablero. Esto significa que usted puede utilizar para hacer un sencillo juguete móvil o usar 2 sensor IR con este circuito como las fotos hay dos laterales de sensores y motores. Por lo que técnicamente, puede poner electrodomésticos solo lado de la Junta para usar sólo un conjunto de sensor y un promotor. (** Nota thet el motor estará en el lado opuesto de su circuito. Ejemplo de enemigo, M1 que se encuentra en la parte superior izquierda de la Junta usa todos los aparatos eléctricos en el lado derecho del tablero M2 serán otros en el lado izquierdo)

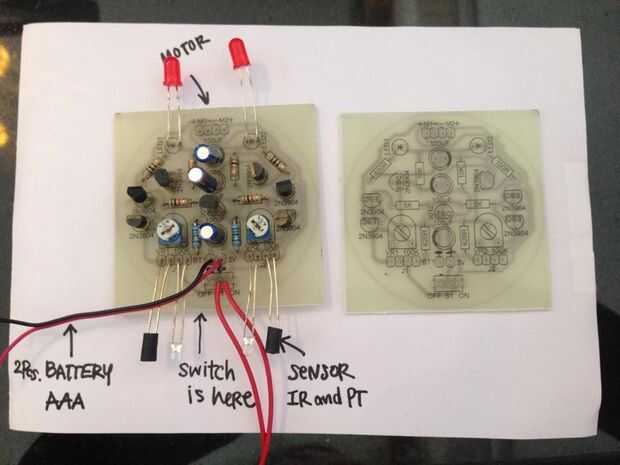

Para el cuadro #2, hay un ejemplo del circuito pero no tienes que soldar el sensor como eso porque vamos a tener que fijar en la tapa del frontal del ventilador. Hacerlo sólo si desea probar el circuito y el interruptor del ventilador.

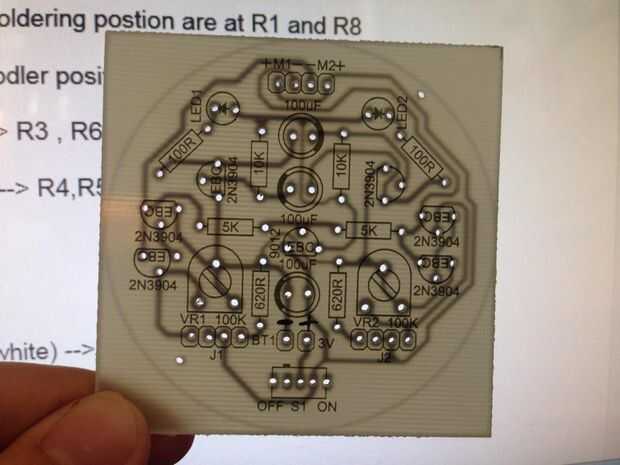

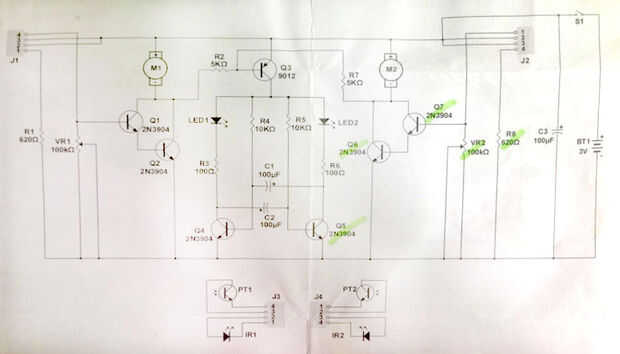

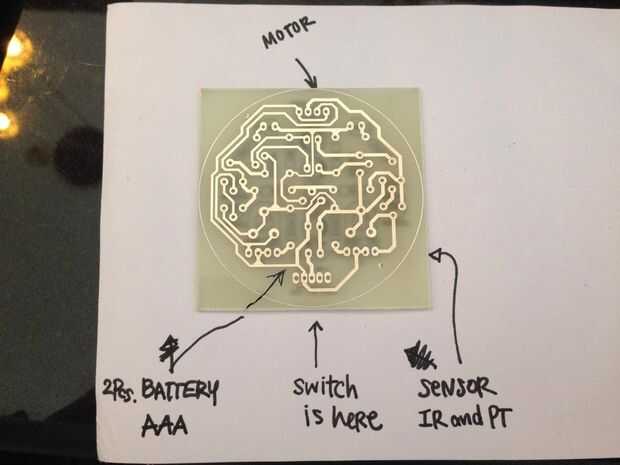

Justo aquí, tengo ya subir fotos del circuito para que puedas copiarlo y hacer uno.

Lo que usted necesita:

-2 resistencias de 620 ohmios (azul rojo marrón oro)--> posición de soldadura en R1 y R8

-2 ohm resistencias de 5k (verde negro rojo oro)--> posición sodler en R2 y R7

-2 resistencias de 100 ohm (marrón negro marrón oro)--> R3, R6

-2 ohm resistencias 10k (marrón negro naranja dorado)--> R4, R5

-6 transistores 2N3904 NPN

-1 transistor 9012 PNP

-2 ohm resistores ajustables 100k (104 azul y blanco)--> VR1, VR2

-3 condensadores de 100 uF 16v

-2 ml de 5 LEDs rojos.

-soldador

-los cables

-soldadura

Para probar el sensor:

-No gire el sensor (IR y PT) cara la luz directamente porque la luz hará que el IR enviar la señal al PT

-Si un objeto para el sensor para detectar, utilizando un objeto con color brillante. No utilice el objeto con el color negro u oscuro.

-Girar el Resistor ajustable a la izquierda hasta el límite y luego comienzo a probar el sensor (tejer una mano o algo frente al sensor) si el LED está no enciende o el motor no funciona entonces gire el Resistor ajustable hacia la derecha un poco más (un muy poco más) hasta funciona hacia fuera. ** Puede ajustar la sensibilidad del sensor en este punto, girando esta resistencia hasta que usted guste. Recuerde que sólo gire la resistencia un poco más cada vez. Si usted gire demasiado o perder el nivel de él, puede empezar por turno el apagado y trun la resistencia hacia la izquierda hasta el límite y vuelva a encender pero que tenga que esperar restablecer su valor a o quizás tenga que apagar y encender para 2 - 3 veces.

Si el sensor no funciona:

-Revisar la batería. Funciona con batería alcalina. Si utiliza la batería recargable, puede que no funcione correctamente debido a la menor v y mA de este tipo de batería. (Alcalina es 1.5v, pero batería recargable 1.2v)

-Comprobar el cable y la placa de impresión cableado si todas las líneas están conectadas todos los derechos

-Controlar los aparatos electrónicos, si son todo el lugar en las posiciones de derecha.
