Con pantalla Pimoroni-O-Tron con arduino (1 / 4 paso)

Paso 1: Hardware pinout

El dot3k es un 3 x 16 LCD con 3 RGB contraluces más el gráfico de barras 9 segmentos, así como un joystick de 5 Estado de menú de control (o cualquier otro propósito). La pantalla LCD sí mismo es un LCD de DOGM SPI basado en el controlador de ST7036, mientras que la retroiluminación y gráfico de barras es conducido por un SN3218 interconectado vía I2C (dirección 0x54). ¡ Cuidado con que la pantalla LCD se debe ejecutar a 3,3 v si se desvían de estas instrucciones / modificar el hardware!

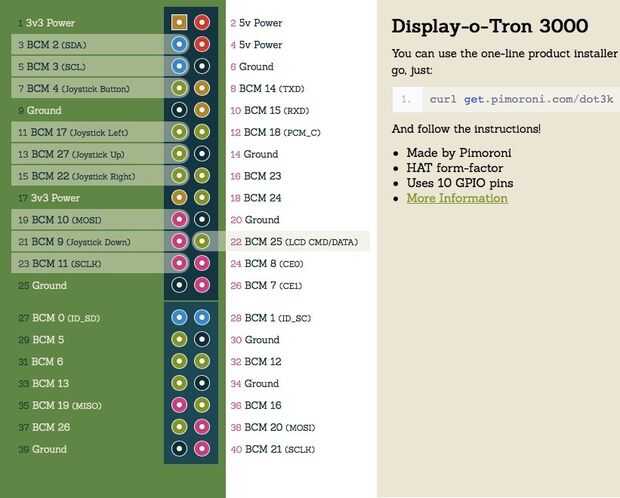

La descripción de pines para el dot3k se une en el presente, pero ir a http://pi.gadgetoid.com/pinout/display_o_tron_3000 para una versión mejor. Tenga en cuenta que PIN22/BCM25 se utiliza para los comandos, el resto es estándar, seguro para la asignación personalizada de la palanca de mando. Yo no que cubre la palanca de mando en este instructable de todos modos como que es algo su proyecto especificar. Además, cometiendo un total de 11 pines a este hardware es toda una inversión, aunque si tienes los puertos para noquear a ti mismo!
