Paso 1: Diseño y CAM
Vaya a MakerCAM.com. Hay un montón de tutoriales por ahí si usted necesita más información sobre el uso de MakerCAM. A buceo derecha en.
Yo quería colocar las gafas a la izquierda y el "logo cerveza de cerveza" a la derecha en mi diseño.

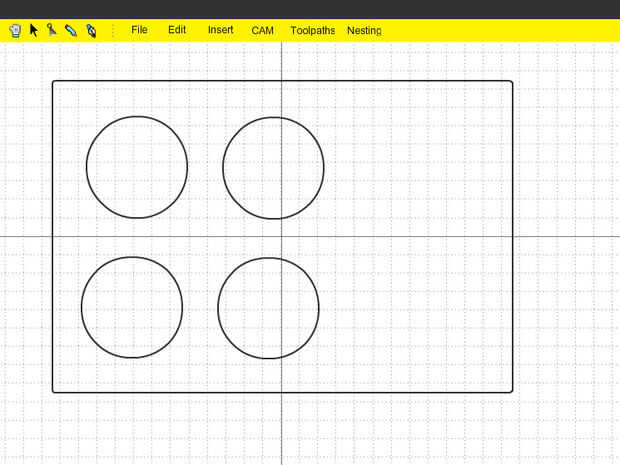

Si tienes tu logo listo en formato SVG abrirlo. Dibujar un rectángulo con las dimensiones de una tabla de cortar. Este rectángulo será una guía. Asegúrese de que al centro del rectángulo está en posición 0,0. Averiguar de donde quieras tu logo y colocar en posición. La escala que desee. Luego medir el diámetro de la parte inferior de los vidrios que desea utilizar. Los vasos Reko son aproximadamente 55mm de diámetro. Tenga en cuenta que gafas pueden tener variaciones de diámetro aunque sea la misma marca. Los vasos Reko tuvieron variaciones entre 50-55mm. Así que asegúrate de comprobar más de un cristal. Yo quería hueco de 6mm para cada vaso y también comprobar el ángulo de las gafas para estar seguro de que encajaría muy bien.
¿Dependiendo de tu creatividad puede ir algo más, como vidrios en una línea recta, más de 4 vasos o lo que sobre un hueco extra para snacks?
Configuración de operación de bolsillo

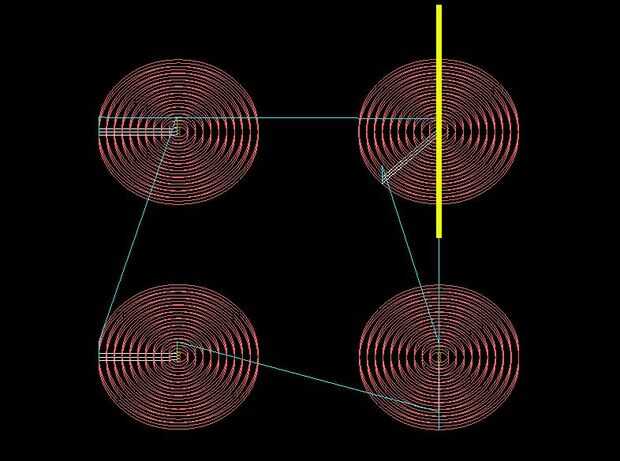

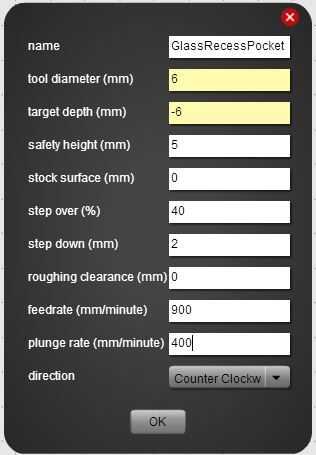

Estoy usando una broca de 6mm y "operación de bolsillo" para la molienda del vidrio hueco. Seleccione todos los círculos de vidrio huecos y operación de bolsillo bajo el menú de la CAM y escriba los siguientes valores (estoy usando cm no pulgadas):
Diámetro de la herramienta: 6
Profundidad de destino: 6
Altura de seguridad: 5
Superficie común: 0
Paso (%): 40
Paso: 2
Diagrama espacio libre: 0
Velocidad de avance: 900
Tasa de penetración: 400
Dirección: CCW
Si no estás seguro de cómo funciona probarlo en un pedazo de prueba primero. Mi primer bambú placas fuego cought (!) debido a mala configuración y la configuración puede ser diferente de lo que uso. Ten cuidado.
Para el logo de la configuración puede variar según el diseño del logotipo. Estaba usando una bola de 2mm broca con ancho de paso de 20% esta multa resultó para mi logo.
Calcular todos y gcode de exportación.
