Con el módulo mini Sim900/sim900A de Arduino UNO (2 / 2 paso)

Paso 2: Software...

Biblioteca

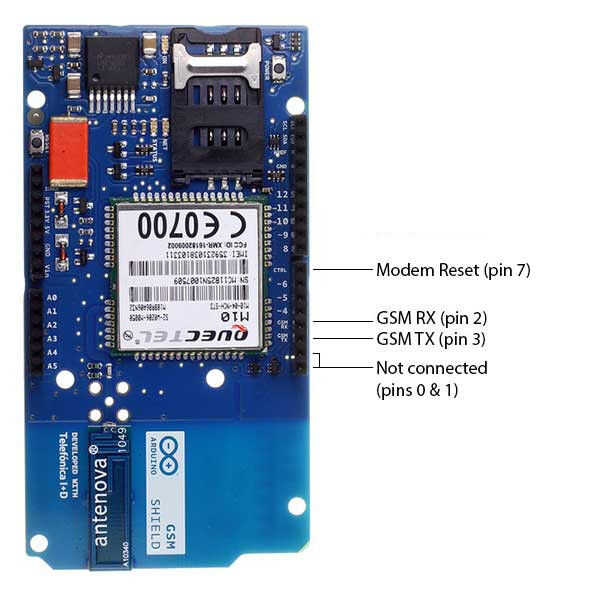

El IDE de Arduino incluye una biblioteca para su escudo GSM con el Quectel M10 GSM chip y sorpresa! es casi idéntico al chip Sim900A! Ya que es fácil, bien documentado y tiene herramientas bien, yo estoy eligiendo utilizar esta biblioteca para jugar con. El escudo utiliza pines D2 (RX) y D3 (TX) para comunicación serial y pin D7 el M10 hacia arriba y hacia abajo. No tienes que usar D7 como el mini módulo se encenderá sola en configuración estándar. Cables a los pines me permite utilizar el módulo mini como si fuera el escudo de Quectel. Si desea utilizar otros pernos, súbete a la biblioteca GSM GSM3IO.h y cambiarlos como quieras.

Detalles de la biblioteca se explican en la Página Web de shield Arduino GSM

Y me encontré con este práctico video de Youtube...

Eso es todo!

OK, cubrimiento, estamos utilizando la biblioteca Arduino GSM con D2 serie recibir y D3 como transmisión serial, potencia se aplica al módulo de mini a 3,3 v y tiene una tapa grande para abastecer los picos de corriente. Una tarjeta SIM GSM desbloqueada está instalada en el módulo de mini y la red-led parpadea lentamente. Un terreno común está conectado con el módulo y UNO. OK, se conectan a la ONU a su PC y cargar el sketch de "prueba de módem" en la carpeta de los ejemplos incluidos con la biblioteca.

Debe imprimir el número IMEI de su módem mini en el monitor serial! Yah! ¡ Un éxito! El siguiente proyecto es conectar un módulo GPS y intercambio de SMS con ella.

¡Que te diviertas!
