Con el Edison de Intel en un sistema de Control de reacción de Gas frío para un cohete de sondeo (2 / 7 paso)

Paso 2: componentes

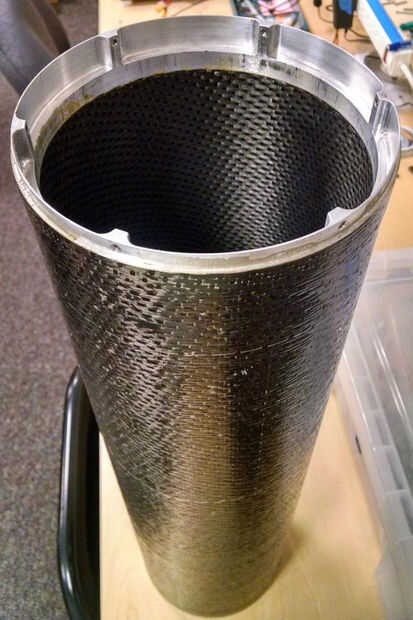

Este diseño RCS está destinado a ser ubicado en una de 36 largo x 6 en diámetro interior del tubo de fibra de carbono, haciendo el módulo completo.

Los accesorios y anillos de tobera se fabrican específicamente a mate con aros de montaje diseñado personalizado asegurados al tubo de vivienda. No dude en ampliar el diseño para su necesidad específica de proyectos; tomar el sólido modelo de archivos encontraron en el repositorio de Github y modificación para su propio proyecto :)

Son todos los archivos de CAD de SolidWorks y SW todos los conjuntos se pueden encontrar en el repositorio de control de reacción anuncios

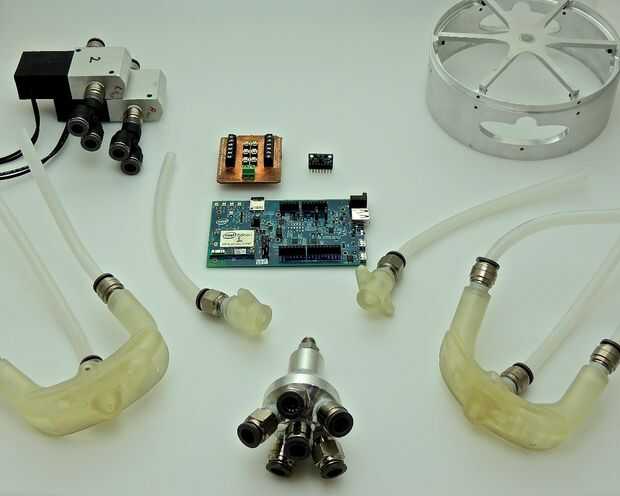

1 x anillo de boquilla de parte de obras sólido 6061 - trabajada a máquina aluminio 8 x 8 x 2 1/2"

1 x anillo de retención de Motor - fuera trabajada a máquina aluminio 6061 - sólido-obras parte

2 x juego de boquillas de rodillo-desvío - sólido-obras parte

2 x conjunto de boquilla de paso - sólido-obras parte

1 x caja 30 "x 6" diámetro interno tubo de 3/10" espesor de la pared--acrílico para mostrar modelo / fibra de carbono para el modelo de vuelo

1 x 100 rollo de 3/8 psi 210 semi rígido tubería polietileno - 5181K 25

x 6 válvula de solenoide de 3 vías Humphrey 320-24CC

2 x accesorios empujar-a-conecta Wye 5225 K 858

20 x empujar-a-conecta accesorios C2-425-0628

1 x 6-modo múltiple

1 x regulador de presión - kpr1gwf425c20000

1 x 4' - 1/4" acero tubería - 89895 K 411

1 x 118ci de fibra de carbono 4500 psi tank - versión de Guppy

1 x placa Arduino de Edison de Intel

3 x baterías de Li-Po de 3 cell

1 x MOSFET Arduino shield 3V en - 24V hacia fuera - tablero y archivos PDF

1 x protector de mezzanine de Arduino

1 x 6050 MPU breakout Junta

1 x adaptador de tanque

1 x válvula de bola

4 x 1/4" NPT a 1/4" recto Tubo accesorios

1 x 1/8" NPT a 1/4" tubo recto montaje

1 x válvula de Schrader carga de nitrógeno

1 x manguera de goma hidráulica

1 x 1/4" NPT válvula de aguja para regular la tarifa del terraplén

1 x medidor de presión

todos los tornillos utilizados son de cabeza plana tornillos 4-40. Longitudes son 1/2" para montaje de metal a metal y 1/4" para el montaje de plástico a metal
