Con chipKIT base pletina de E/S analógica RGB tira de LEDs (3 / 9 paso)

Paso 3: ¿Qué tomará para su tira?

Una vez establezcas que tiene los LEDs correctos, entonces es hora de pensar en alimentar la tira.
Hay un par de maneras diferentes de su tira de la energía. En el video, utilicé una fuente de alimentación variable. Sin embargo, la mayoría de la gente elegirá utilizar baterías o una fuente de pared. De cualquier manera, usted tendrá que elegir una fuente de alimentación que tiene la suficiente tensión y corriente para ejecutarlas.

¿Qué nos estamos alimentando?

RGB LED son básicamente 3 LEDs en un solo paquete (los que tengo son SMD 5050).

Cada grupo de 3 LEDs comparte 3 resistencias para cada grupo de color.

El LED que estoy usando son ánodo común.
Se traduce en significado que la parte de LEDs común + fuente de alimentación, en este caso es 12V.
Por lo tanto, se necesita una fuente de alimentación de 12V, pero todavía necesitamos dirección actual.

LED depende sobre todo corriente a la luz hacia arriba.
El primero es entender cómo afectará las diferentes maneras en que conectar un LED a su consumo actual.
Si no está familiarizado con LEDs en general, recomiendo este excelente tutorial en Instructables.

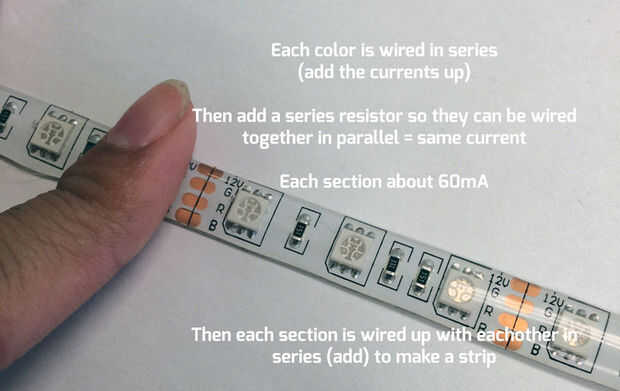

Para entender cómo la tira se coloca juntos, me gusta romper hasta sus partes individuales.
R, G y B LED juntos = 1 paquete de LED
Tres de estas resistencias LEDs juntos + 3 = una sección.
X # de secciones conectado juntas = una tira

LEDs en serie:
En estos LEDs, cada grupo de LEDs, la R, la G y la B se atan en serie entre sí.

LEDs en serie, se suman la corriente consumida por cada elemento de la serie. Ejemplo si tienes un LED que es dibujo 15mA y alambre en serie con el otro LED que es dibujo 10mA, entonces usted tendrá un total corriente de 25mA.

En el caso de estos LEDs, cada familia del color del LED está atado junto en serie.
Este es el LED rojo, atado con alambre juntos.
Cada LED es aproximadamente 18mA y puesto que usted sume corriente al LED está conectado en serie, entonces usted conseguirá 18mA * 3 = 54mA . r.
Lo mismo va para el verde. Esto es también aproximadamente 18mA y 3 de ellos están en serie así 18mA * 3 = 54mA para G.
Azul es corriente ligeramente mayor, por lo que aproximadamente 20 mA por LED y 3 de ellos en serie juntos = 20mA * 3 = 60mA

LEDs en paralelo:
Si conectar LED en paralelo, entonces utilizará la misma cantidad de corriente.
Esto significa que LEDs en paralelo = la misma corriente (frente a la adición como en la serie).

Ejemplo, si usted tiene un LED que utiliza 15mA y cable cable en paralelo con otro LED que utiliza 15mA, entonces su consumo de corriente total es de 15mA. Sin embargo, LEDs en paralelo siempre deben tener una resistencia de serie coincidentes para cada rama del circuito incluso con los demás. Teóricamente si tiene dos LEDs que tienen idéntica del drenaje actual entonces usted debería ser capaz de alambre para arriba entre sí sin una resistencia. Sin embargo, incluso dentro del mismo fabricante hay pequeñas variaciones y realmente es mejor tener siempre una resistencia serie emparejados si están poniendo LEDs en paralelo.

Por este motivo en el caso de estos LEDs--

Los tres colores R, G y B están conectados juntos en paralelo.
Hay un resistor de la serie coincide con la corriente para cada color.

Azul de seno es la corriente máxima a aproximadamente 60mA, luego rojo y verde tienen resistencias que 60mA factible para sus sucursales.

Estamos mirando aproximadamente 60mA de corriente para una sola sección de la tira LED.

Cálculo de la tira:

La tira es secciones conectadas en serie entre sí.

Desde LEDs en serie le sumamos la corriente juntos... entonces todo lo que necesitas saber es cuantas secciones tiene.

En mi caso, tengo una tira de 5 metros.
Cada metro cuenta con 20 secciones---5 metros x 20 secciones = total 100 secciones
Cada sección dibuja 60mA o .6A
Por lo tanto, si todos los LEDs están en el mismo tiempo exacto, brillo completo, entonces va a necesitar a más...

100 secciones *.6A = 6A

Por lo tanto, una fuente de alimentación que tiene hasta 6A cubrirá el peor de los casos.

¿Realmente es necesario?

Ahora una pregunta para preguntar... ¿realmente necesita todos 6A para mi tira de LED?

Probablemente no, sobre todo porque será muy raro que todos los LEDs será el a brillo completo al mismo tiempo.

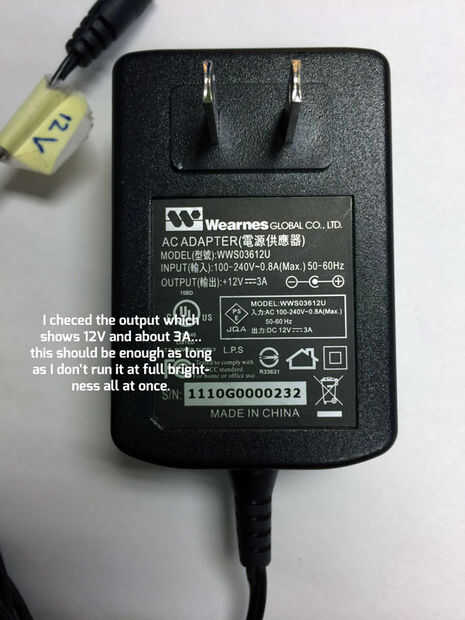

Sin embargo, busco la máxima corriente, fuente de alimentación 12V que pude encontrar y encontré éste, 12V, 3A fuente, que es lo que acabé utilizando.
