Paso 2: Prueba el interruptor
Ya tienes tu medidor para leer ohmios, cambiar el esquema en la mano, el aparato desconectado, se quita el panel trasero, tiempo para tomar algunas notas. Algunos conmutadores tienen los solos alambres enganchados a cada terminal. Los cables son color cifrado, por lo que querrá prestar atención a qué terminal cada cable viene de. Me resulta más fácil tomar una foto o dos con una cámara digital por lo que se puede hacer referencia a ella al poner los cables de nuevo. Si no existe ninguna cámara, dibujar un diagrama de la parte trasera del interruptor y marque donde cada cable de color enganchado. Este interruptor sólo tenía tres conectores - un conector de 4 hilos, un conector de 3 cables y un conector de 2 hilos. Cada conector sólo irá en un solo lugar para que no haya confusiones. Estos conectores, ya sea único o múltiples hilos suelen ser bastante apretado. Al desconectarlos, no jale el cable. Tome sólo el conector. Me suelen utilizar un destornillador plano pequeño y haga palanca suavemente por debajo de los conectores.

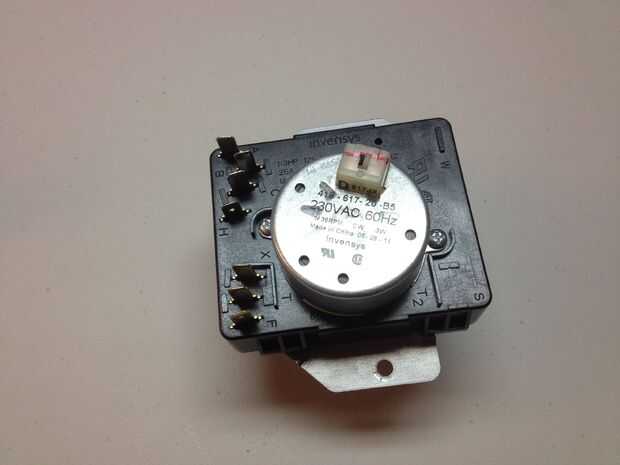

Una vez que los cables están desconectados, observarás que cada terminal esté etiquetado. Desde la parte superior izquierda a inferior izquierda la terminal orden es A, B, C, H, X, T, f el. Te darás cuenta de que cada una de esas letras corresponde a una columna en el esquema del interruptor. Para probar el interruptor, primero gire el interruptor a la posición que desea probar. Con el interruptor en la posición de auto-alta, conecte uno de los conductores del metro T terminal y el otro cable de metro a la terminal F. El esquema muestra que esta conexión debe estar abierta, por lo que debe ser resistencia infinita. A continuación, mueva que el medidor de cables terminales de T y X. Esto debe tener cero o muy baja resistencia (< 1 ohmio).
Continúe comprobando cada par de terminales para cada ajuste del interruptor. Si usted tiene resistencia entre dos terminales que deben ser abiertos, entonces existe un cortocircuito en el interruptor. Si usted tiene resistencia infinita entre dos terminales que se deben cerrar, entonces tienes una falta de continuidad - electricidad de significado no puede fluir. Si el interruptor y el aparato no funcionaba correctamente, entonces probablemente hay un componente diferente que está defectuoso.
El problema que tuve con este interruptor era que los terminales C y A nunca tuvieron continuidad sin importar qué posición fue seleccionado. Mayoría de la gente simplemente reemplazaría el interruptor, pero este interruptor particular es ~ $85 nuevo. He decidido que valdría para abrir el interruptor para ver si se podía arreglar. Sigue leyendo si quieres ver lo que encontré.
