Comprobador de polaridad de LED (6 / 6 paso)

Paso 6: Opcional: funcionamiento del circuito

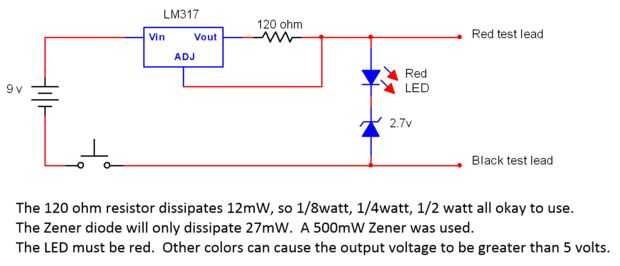

Técnicos electrónicos fijan una pieza de equipo electrónico utilizando un esquema que documenta las piezas utilizadas en un circuito y cómo están conectados. Hay un poco de aprendizaje y comprensión junto con varios pedazos de equipo de prueba como un osciloscopio, analizador lógico, fuente de alimentación, generador de señal, y voltímetro digital (DVM) que les permite determinar qué está sucediendo en el circuito. Se presenta el esquema para el medidor de LED por encima. Una explicación de la teoría y funcionamiento del circuito se proporcionan a continuación para que usted disfrute del aprendizaje!

Teoría de operación

Control de un LED requiere dos salvaguardias para evitar daños en el dispositivo:

• La corriente que fluye a través del LED en la dirección hacia adelante (llamada corriente directa) debe limitarse a un nivel seguro para el dispositivo bajo prueba (y es diferente para números de parte de LED).
• El voltaje inverso a través de lo LED no debe superar los 5V.

Control de la corriente

• El LM317 es un regulador de voltaje integrado circuito (IC) con tres pernos titulado entrada, ajustey salida.
• Los circuitos dentro del LM317 mantiene aproximadamente 1.2V entre el perno de ajuste y el pin de salida .
• Colocando un resistor de 120 ohmios entre estas dos fuerzas de la resistencia de 120 ohmios para tener una constante 1.2V a través de él.
• Esto genera una constante corriente de 10 mA de la ley de Ohm (1.2V / 120 ohmios).
• La constante corriente de 10mA (flujo convencional) fluye desde el polo positivo de la batería de 9V por el LM317 (entrada en la clavija de entrada y salida en el pin de salida ), a continuación, a través del resistor de 120 ohmios al conector banana roja de salida.
• La corriente puede continuar a través del LED bajo prueba y volver a través del conector de banana negra al terminal negativo de la batería.
• Hay una pequeña cantidad de corriente que fluye por el perno de ajuste del LM317 pero esto se puede tratar como insignificante.

Limitación de tensión inversa

• Un 2.7V zener diodo en serie con un LED rojo proporciona una ruta que está en paralelo con la salida del probador.
• Este camino paralelo hace imposible la salida del probador para superar la caída de voltaje combinado del Diodo zener y el LED (aproximadamente 4.5V).
• Si un LED de prueba se conecta al probador a la inversa aparecen como un circuito abierto pero no conseguirá más de 4.5V a través de él.
• Siempre que está abierta la salida del medidor de 10mA de corriente constante fluirá a través de la ruta paralelo Diodo zener/LED.

Prueba de batería

• Una batería descargada en el probador puede conducir a conclusiones falsas que un LED bajo prueba es malo.
• El LED rojo entre la prueba dos banana tomas (en el camino paralelo) sirve como un indicador de buena batería cuando no hay luz LED está conectado al probador y se pulsa el botón de prueba.
