Paso 4: Paso 2: conectar los componentes
Ahora es el momento para hacer las conexiones de todos los componentes usando un cautín y soldadura. Ingenieros y técnicos normalmente serían soldar los componentes electrónicos a una placa de circuito impreso (PCB) diseñados para implementar el circuito. Estas conexiones de circuito serían documentarse mediante un esquema.
Estamos anterior la placa y soldar las piezas juntas directamente para este proyecto. La documentación de las conexiones será la imagen de un cuadro de acabados proyecto desde arriba. Se refieren a él que sigas las instrucciones, el dispositivo terminado debe físicamente tienen el mismo aspecto que los cuadros. Las partes metálicas de un componente tocar otro no es bueno en los circuitos electrónicos a menos que específicamente estén conectados en las direcciones y soldados.

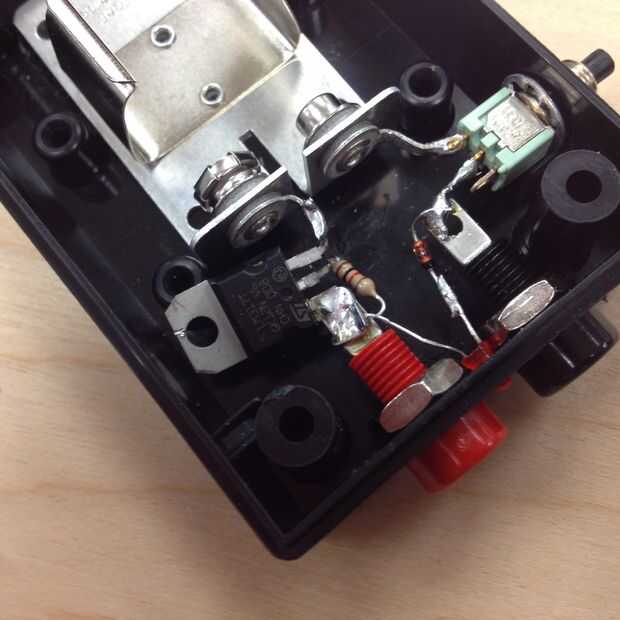

Siguen las fotos para ver ejemplos de lo que para llevar a cabo. La primera foto muestra cómo deben conectarse las partes cuando se haya completado y los demás paso a través del proceso para llegar hasta allí.

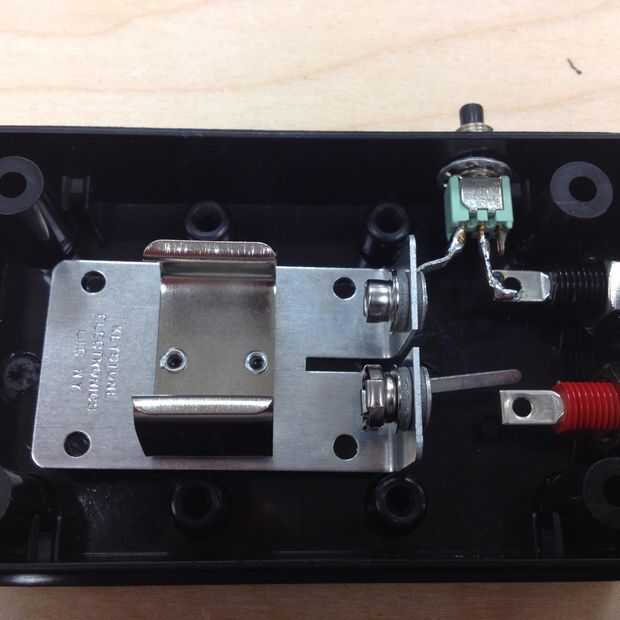

Conexiones del switch
- El estirón del interruptor de prueba izquierdo a - 9V terminal de soldadura como se muestra arriba.
- Un corto cable desnudo a la zapata del interruptor de prueba centro de soldadura y a la banana negra prueba estirón de jack como se muestra arriba.

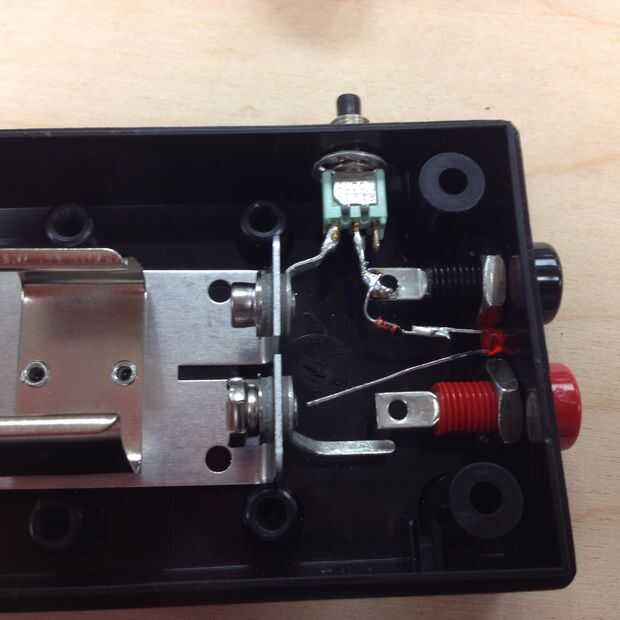

Conexiones LED y diodo Zener
- Identificar el lado del cátodo del diodo Zener (uno con la banda negra). El diodo Zener se representa individualmente en un paso anterior si usted no puede identificar. El cuerpo parece ser de cristal transparente con colorante.

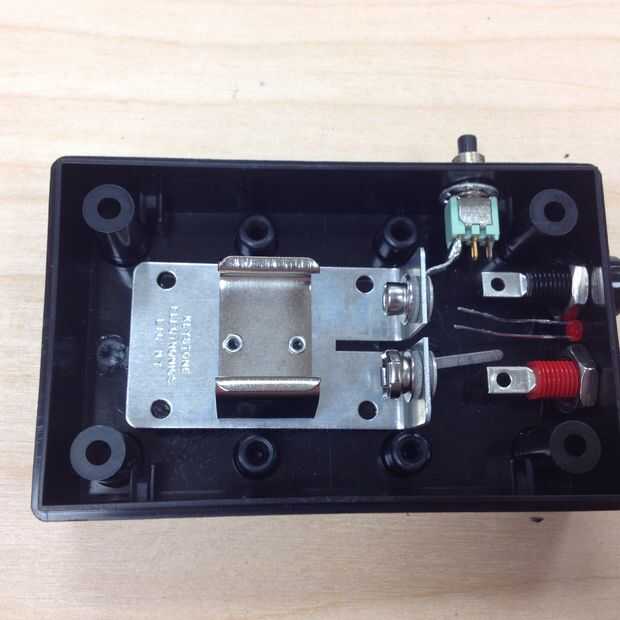

- Suelde el lado del cátodo del diodo Zener (uno con la banda negra) al lado del cátodo del LED. Identificar el lado del cátodo del LED es un poco complicado y debe hacerse correctamente. Si nos fijamos en el LED de la parte más grande del LED es el cátodo. A veces LED se puede identificar por la longitud de los cables, pero no siempre y no si alguien ya corte los cables. El cable más largo es el ánodo si los conductores no fueron alterados. Por último, si el LED tiene un borde aplanado el plomo por este borde es el cátodo. No pretende confundir, es que es así (aquí hay un enlace si necesita asistencia adicional: LED cátodo/ánodo identificación Instructable).
- Soldar el cable del ánodo del diodo Zener, que es el único libre, a la banana negra prueba jack Zapata.
- Por último, soldar el lado del ánodo del LED, que es el único libre, a la zapata de plomo rojo banana jack toma prueba.
Conexión de transistores

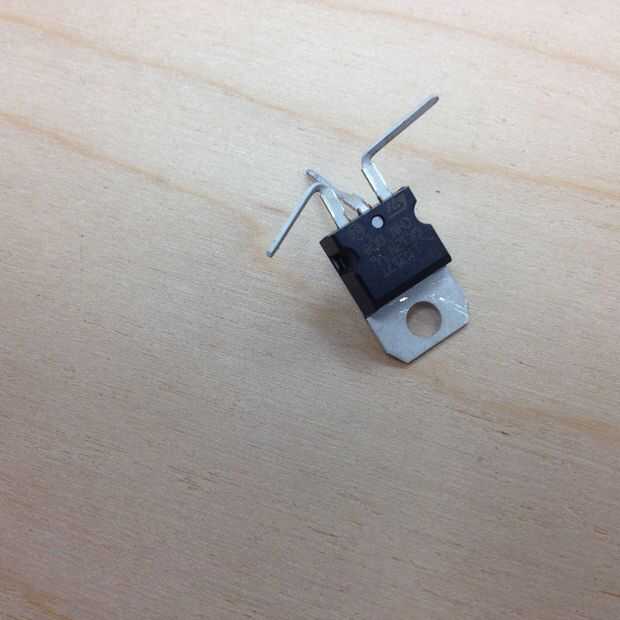

- Doblar los cables del regulador de voltaje (parte con tres piernas) como se muestra.

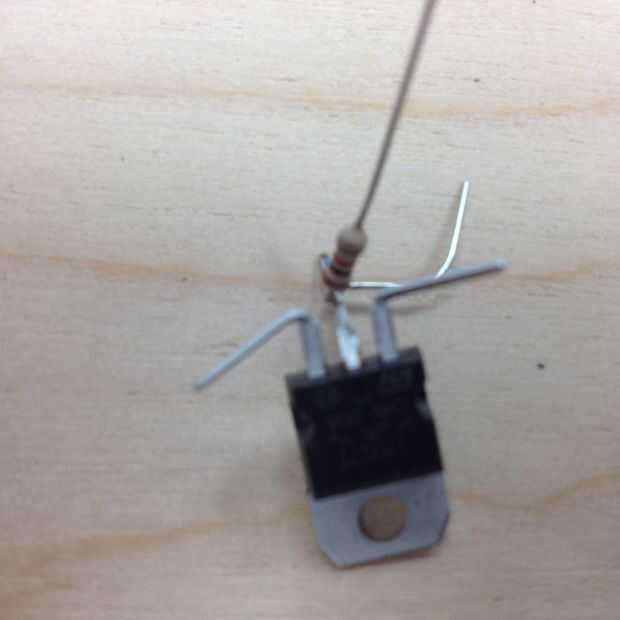

- La soldadura de la resistencia de 120 ohmios para el plomo del centro como se muestra en la siguiente imagen. Cada lado de los trabajos de resistencia, no importa.

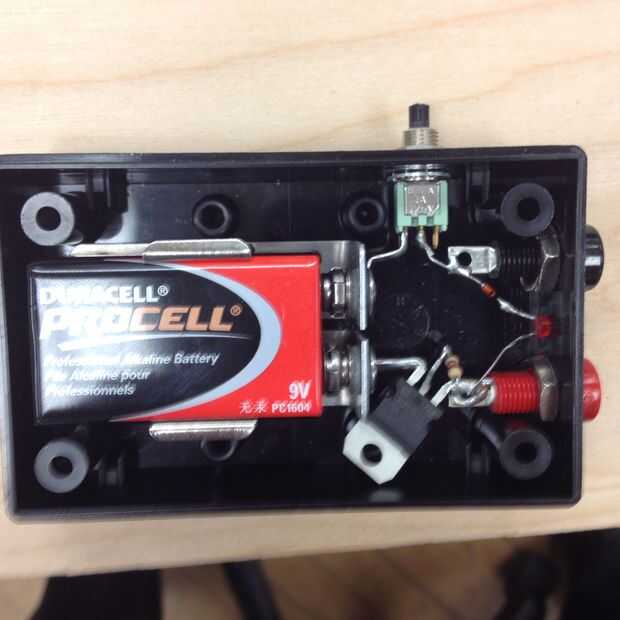

- El componente regulador de voltaje en la caja exactamente como se muestra y el plomo exterior de la soldadura los + 9V lado del clip de la batería como se muestra.
- Suelda el otro cable externo del regulador de voltaje a la red banana jack toma prueba plomo zapata como se muestra.
- Suelde el lado libre de la resistencia a la zapata del plomo rojo banana jack prueba como se muestra.
