Comprensión ICSP de los microcontroladores PIC (4 / 4 paso)

Paso 4: Programadores ICSP

ICSP no requiere un protocolo de programación diferente. Un programador basado en el socket ya produce la señalización requerida, pero envía a la toma de corriente en lugar de a través de cables. La mayoría programadores de enchufe pueden utilizarse como un ICSP por los cables de la toma de corriente para el circuito de aplicación del aparejo.

Por ejemplo, el programador JDM2 original (aquí: http://www.jdm.homepage.dk/newpic.htm ) puede utilizarse para hacer programación ICSP por lo que las señales requiere 5 a un encabezado. Esto se puede ver en el programador aquí: http://www.belza.cz/digital/jdm.htm . Para mantener las cosas bien, he rehecho este diseño en Eagle Cad y adjunto a este instructivo. Ver la orientación de transistor, una de las huellas puede ser incorrecta (hice esto hace más de un año, no recuerdo ya).

Del mismo modo, mi programador JDM2 actualizado (aquí:) puede ser utilizado para ICSP por pegar los alambres en los zócalos de la inmersión y conexión al PIC de destino.

JDM2s utilizar voltajes funky... conectar al circuito sin externo potencia (o incluso tierra) conectado al circuito de aplicación. Quite las conexiones ICSP antes de aplicar energía. No hacerlo no es destructivo, pero resultará en fracaso programación ***

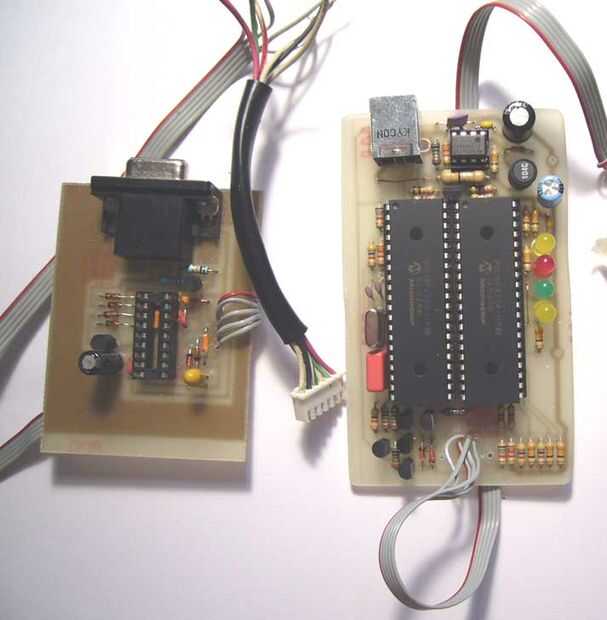

Otra opción es un programador de CIE adecuado (semi-). ICD le permite controlar la ejecución de firmware en el PIC por ajuste puntos de interrupción en el código o la lectura de los valores de memoria y puerto. Un DCI puede animar la ejecución de código, poder del circuito de aplicación y programar el PIC. Hace todo esto con la misma conexión ICSP de 5 pines que hemos discutido. Varios clones ICSP que puede hacer usted mismo se pueden ver aquí: http://www.icd2clone.com/wiki/Main_Page . Construido las fotos (rev B) hace unos meses y me encanta.
