Componentes y pruebas de la foto (6 / 8 paso)

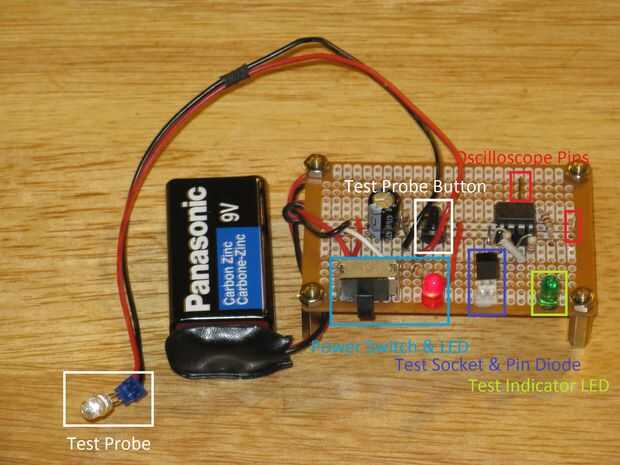

Paso 6: Prueba en el probador

Luz visible LED

Luz visible LED se puede probar en el conector de la sonda al sesgo hacia adelante cada vez que pulse el botón de prueba se enciende el LED poniendo a prueba.

Remite el sesgo es cuando el cátodo está conectado a tierra y el LED se enciende.

O puede ser probados en el zócalo de la prueba.

Prueba de diodos en el zócalo de la prueba

Todos los diodos de la misma prueba en el enchufe de prueba del probador, cuando se insertan en el sesgo hacia adelante prueba de socket, el verde LED se ilumina. Cuando se inserta en el diagonal inversa prueba socket, el LED verde de la prueba no se enciende.

Perno diodos cuando se insertan en el zócalo de la prueba inversa sesgo y expuesto a la forma correcta de la luz, la luz la prueba verde LED.

Prueba de fototransistores en el zócalo de la prueba

Fototransistores todos la misma prueba en el probador, la prueba verde que LED no se enciende hasta el emisor del transistor es a tierra y el transistor está expuesto a la forma correcta de luz. Algunos receptores IR & UV parecen fototransistores, pero están construidas con filtros de paso de banda interno. Estos sólo funcionará con los emisores de IR y UV de la frecuencia portadora correcta.
