Completa guía para construir su primer avión RC de Foamboard (5 / 42 paso)

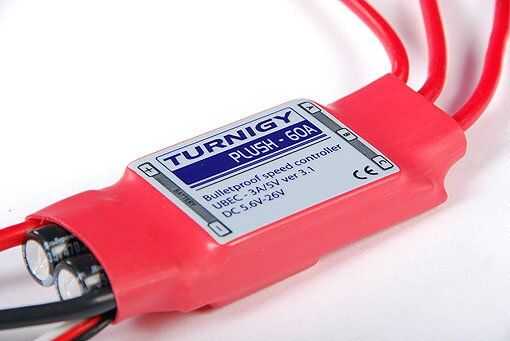

Paso 5: ESC (control electrónico de velocidad)

ESC (controlador electrónico de velocidad) hace tres cosas principales. En primer lugar, convierte el 7.4v ~ 11.1v de la batería a un 5v seguro para el receptor en. Esta capacidad no se ofrece en los CES. Se puede saber que bajará la tensión a 5v si BEC o el UBEC impreso al lado. Esto está parado para el circuito de eliminación de la batería y circuito de eliminación de batería Universal. En segundo lugar, la ESC controla el motor basado en una señal PWM en el receptor. En tercer lugar, convierte la corriente directa de la batería (DC) en corriente alterna (AC) que es requerido por el motor sin cepillo.

ESC tiene grados de diferente amperaje máximo. Así que decir si tengo un motor que tira de 50 amperios y mi ESC tiene sólo una potencia de 20 amperios entonces tenemos un gran problema! Mi ESC se incendiara y mi avión se derrumbaron en llamas!

CES también mostrará si son para motores cepillados o sin escobillas. El RC motores que utilizamos en nuestro RC aviones son sin escobillas.

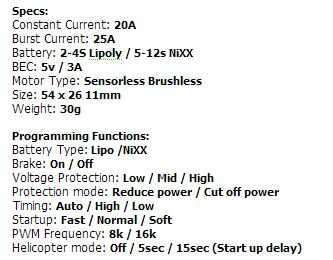

CES también son programables, pero que son un poco más difíciles de programar. Cosas que usted puede programar en una ESC incluyen cosas como qué tan rápido el motor arranca, modo de helicóptero, sincronización y muchas otras cosas. Mira la segunda foto para ver los diferentes tipos de funciones programables hay.
