Completa estación de bricolaje frambuesa Pi con el Software (5 / 7 paso)

Paso 5: Dirección del viento

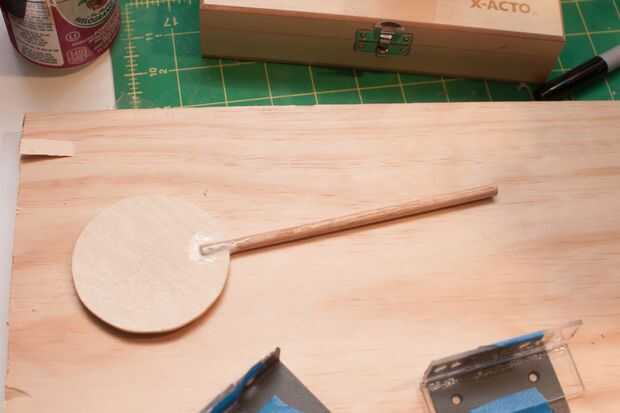

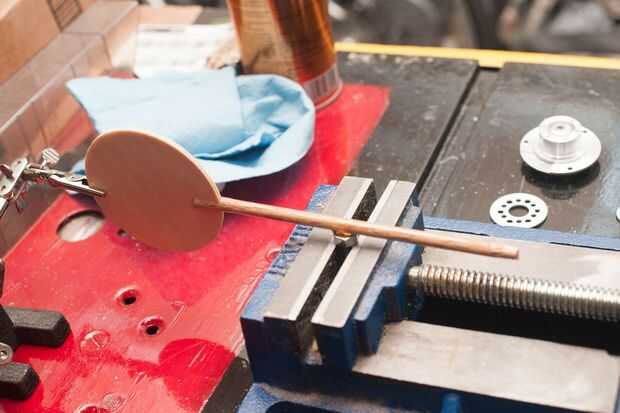

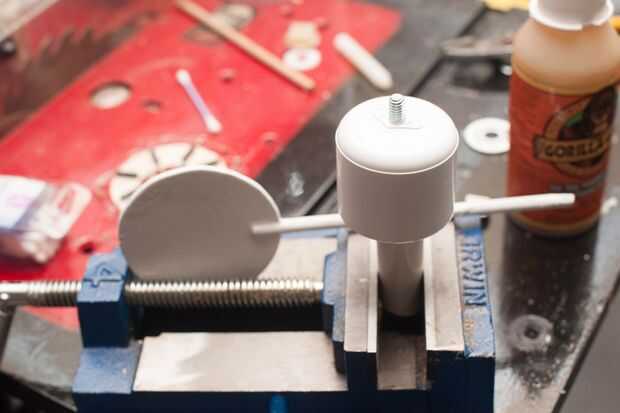

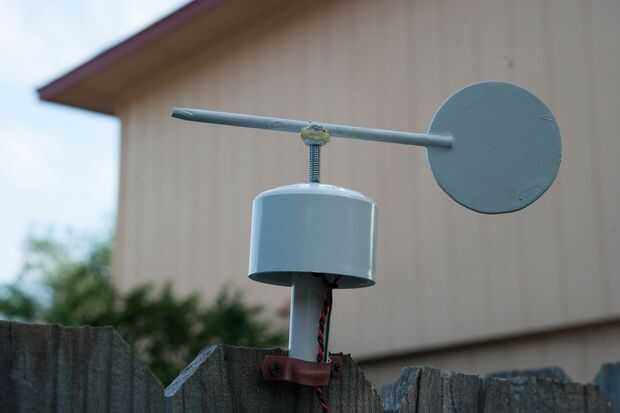

Esto fue una simple veleta. Basado en la electrónica el sistema de Maplin:

http://www.Philpot.me/weatherinsider.html

Puntos clave:

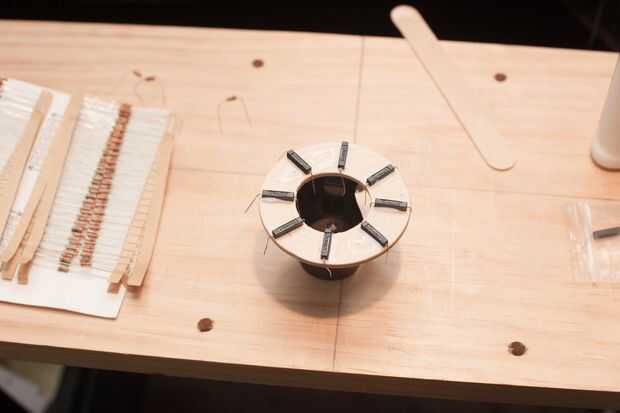

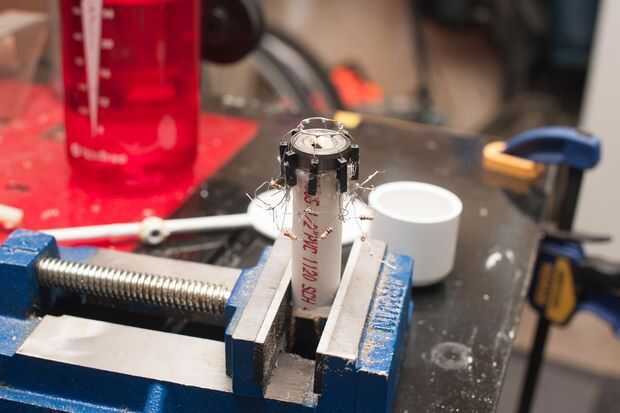

  • Se trata de un sensor analógico. Los interruptores ocho reed combinados con varias resistencias dividen la salida en trozos por lo que puedo identificar que el sensor está en el valor de coordenadas. (El concepto se explica que en este instructivo:
  • Después de atornillar en la parte de veleta necesita calibrarla para que "esta dirección es lo que apunta hacia el norte".

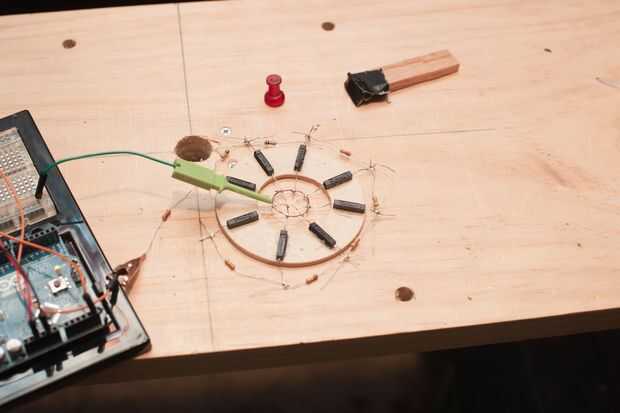

  • Hice una prueba con madera de la plataforma para que pudiera cambiar y resistencias fácilmente que cubrieron toda la gama de valores para mí, que fue de super ayuda!

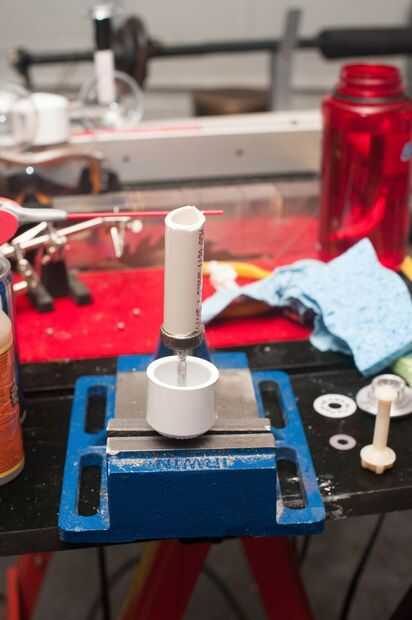

  • Usé un cojinete de empuje, lo hizo muy bien, estoy seguro de que una patineta normal o cojinete bota hubiera sido tan bien.
