Paso 4: Análisis de resultado

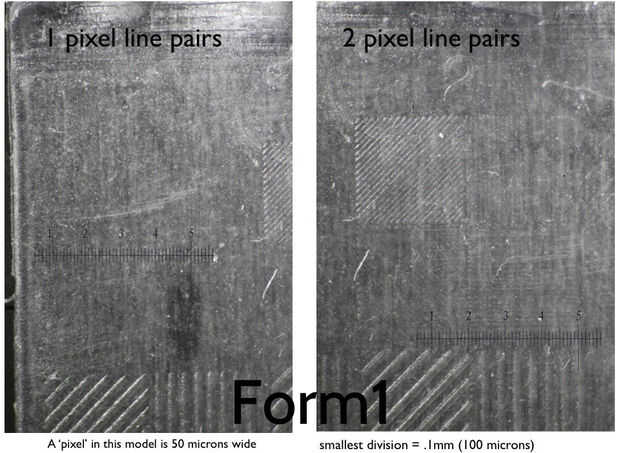

Imprime el más acertado, una con el borde afilado, fue fotografiado usando un microscopio Zeiss Stemi 2000-c a 1,0 aumentos.

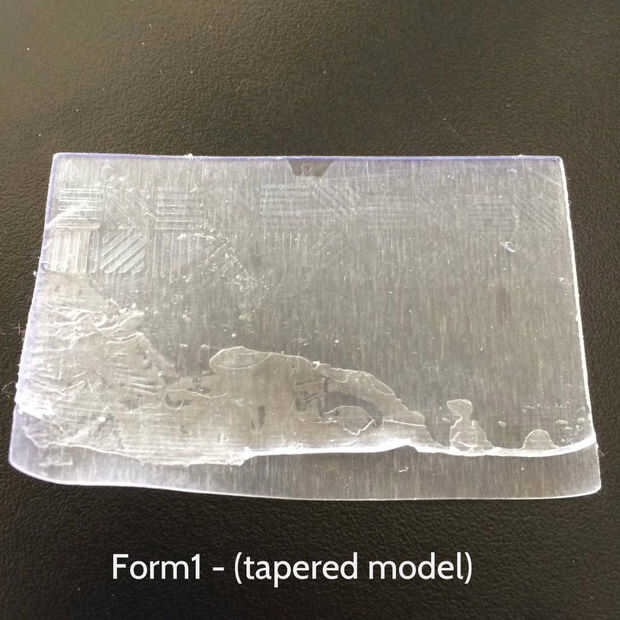

Impresiones sobre la forma-1 con una altura de capa de menos de 50 micras estaban fallando. La altura de capa única que produjo este resultado algo aceptable era 100 micrones. Por esta razón no se ve el patrón de línea de un píxel, ya que sus líneas eran sólo 50 micras de alto.
Conclusiones:
Forma-1 X / Y resolución
Característica mínima de forma 1 es divulgado en el sitio web de la forma 1 como 300 micras de ancho, y el láser puede "moverse en pasos si menos de 10 micras." Sin embargo, de la geometría de la prueba que fue impreso parece que la forma-1 puede resolver características horizontales (x / y) de 100 micras de ancho, produciendo un estimado de 5 lp/mm (pares de línea por milímetro).
Debido a problemas con imprimir modelos de área de superficie adhiriéndose grandes puede ser que características más pequeños son todavía posibles.
Ember X / Y resolución

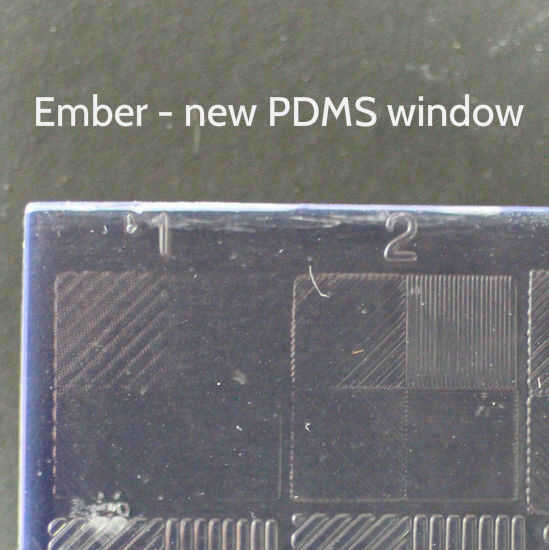

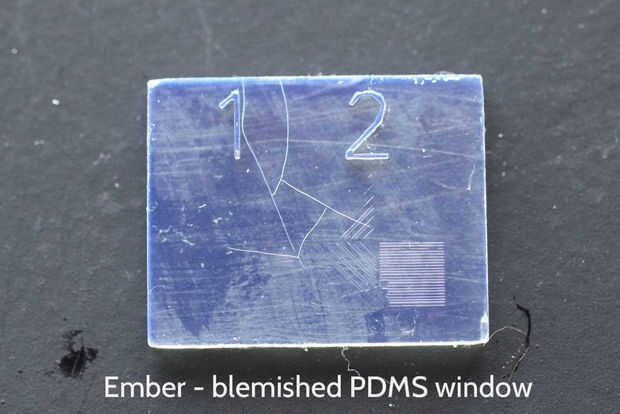

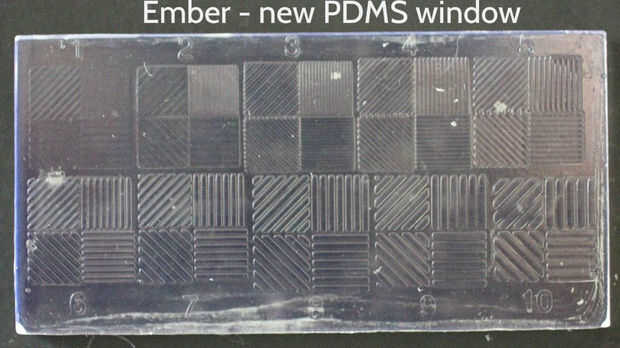

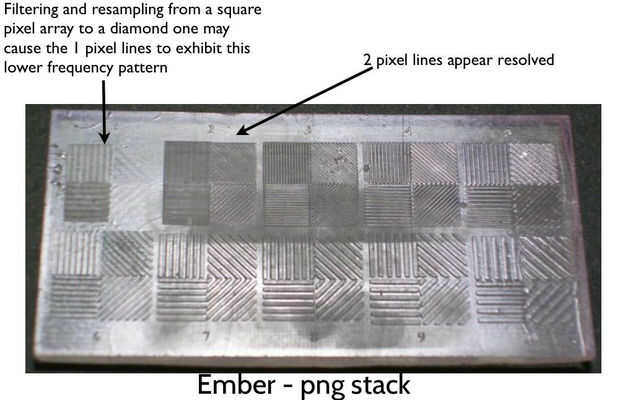

Impresión de brasas de Greener1 y la exitosa impresión del bloque de prueba más grande sugieren x de eso Ember / y resolución es también 5 lp/mm. La letra más pequeña que se muestra en este instructable sugiere que esta resolución sólo es realmente posible con una ventana clara de PDMS y sucede si el patrón de prueba se alinean correctamente con los píxeles en la pila de png. Sin embargo, es importante tener en cuenta que la geometría de prueba pequeña no imprimiría con éxito en la forma-1. Con una nueva ventana PDMS puede imprimir la geometría de toda prueba con gran éxito.
