COMPACTA y robusta agricultura automatizado remoto (10 / 11 paso)

Paso 10: Diagrama del circuito

Hay dos esquemas principales en este proyecto. Uno es el circuito del control remoto y el otro circuito de campo.

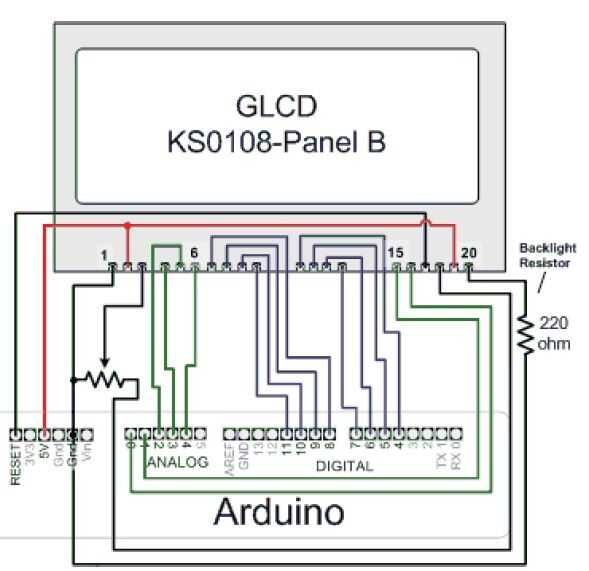

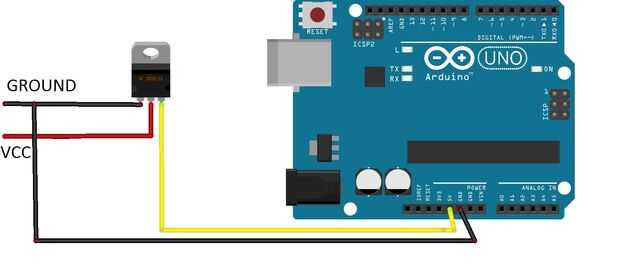

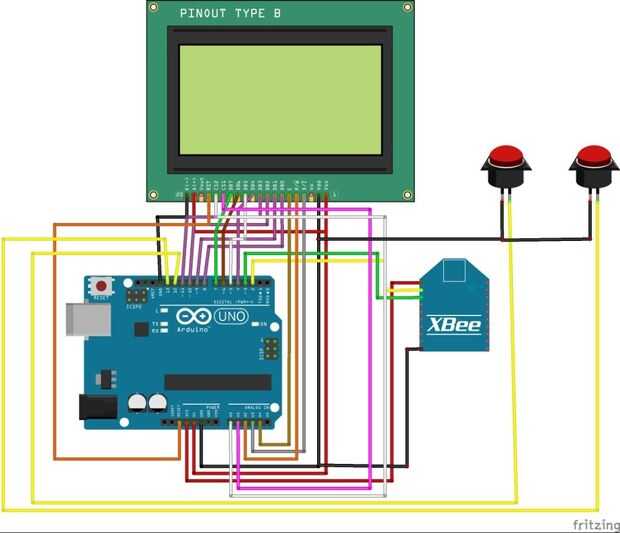

El circuito de mandos a distancia consiste en un LCD, un Arduino, un Xbee, IC 7805, interruptores y un montón de cables. Circuito del control remoto se muestra en las imágenes usando Fritzing.

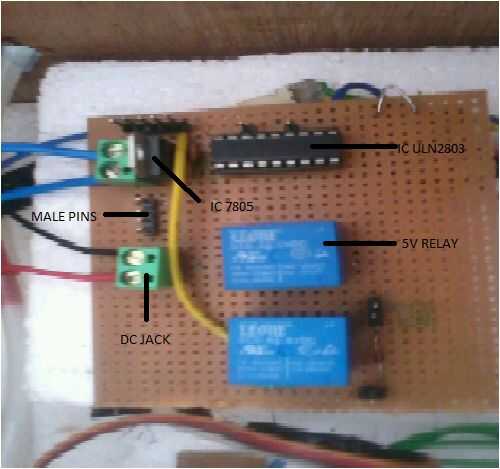

El circuito de campo se compone de un Arduino, un Xbee, IC 7805, conductor del motor, sensores de humedad y sensores de temperatura. También se conecta una bomba de succión para que el agua puede bombearse en el campo.
