Cómo utilizar el reconocimiento de voz ES6928P hablar System_Stand-solo, NO PC requiere (1 / 5 paso)

Paso 1: Cómo entrenar el dispositivo y utilizarlo!

Aquí está el Manual escrito: (Enlace rápido con todos los cuadros aquí):
http://www.electroniclessons.com/ES6928P.docx

Introducción:
Al trabajar con este dispositivo, no necesita un PC.  Todo de la programación del comando de voz hecho por sus manos.  Lo mejor de todo, este dispositivo habla a usted!  El dispositivo está programado para decirle lo que debe hacer.  Si en algún momento te cansas de la voz hablando contigo, o simplemente no quieren o necesitan escuchar ya, simplemente desconecte el altavoz.

El ES6928P es capaz de ahorrar hasta cuatro 1.25, segundo comandos de voz en un momento.  Usted puede reprogramar estos comandos en cualquier momento siguiendo las instrucciones que hablaba por debajo y en la demostración videos.  La información de comando se guarda en una EEPROM a bordo, que permite al usuario apagar el dispositivo, y poder volver a sin haber perdido datos de comando.   Cuando se reconoce un comando programado por el dispositivo, el pin de salida correspondiente irá de 0-5v durante 1 segundo, luego a 0v.  Es compatible con TTL y funciona bien con fotos, Arduino, estampillas y otros proyectos digitales.

Características:
1) el dispositivo te habla!  El dispositivo te dice que eres, el modo comando que ha sido reconocido, Cómo entrenar la unidad, etc..  Esto es hablado en detalle más adelante.
2) programación fácil!  Sin necesidad de PC!  Todo lo que necesitas es seguir las indicaciones que hablaba por debajo, y eso es todo!
3) una EEPROM a bordo permite al usuario ahorrar hasta 4 comandos de voz y reprogramar a voluntad.  Incluso cuando el dispositivo está apagado, el dispositivo aún guarda los datos de los últimos cuatro comandos programados.
4) TTL de salida facilita la interface con plataformas populares, tales como Arduino, PIC o estampilla!
5) el dispositivo viene con un altavoz desmontable que se conecta directamente a un encabezado en el ES6928P.  Así, cuatro enchufes están incluidos; uno para cada salida.  Cada conector tiene un cable de señal (rojo) y un cable de tierra de CC (negro).  Esto hace que para una interfaz entre el ES6928P y su propio proyecto digital!

Requisitos:
1) el dispositivo requiere una fuente de alimentación de 12VDC de 7 (100 mA o más).  Es un dispositivo de baja potencia.  Para las pruebas de corto plazo, una batería de 9v alimenta este dispositivo bastante bien!
2) una imaginación!  ¿Qué va a utilizar este dispositivo para?  Actualmente estamos trabajando en varios videos de aplicación, así que echa un vistazo a nuestro canal de youtube!

Cómo programar el ES6928P:
Cuando toma la ES6928P del paquete y poder por primera vez, el aparato le dirá que no ha sido entrenado.   Formado por, el dispositivo significa que no se ha enseñado ningún comando.  Te pone directamente en modo de programación.  El dispositivo le solicita que pulse un botón para formar un comando.  Cada comando no puede exceder de 1.25 segundos.  Hay cuatro botones en el tablero.  Pulsa uno de ellos, en cualquier orden.  Una vez que presione un botón, que el dispositivo le pedirá usted decir un comando.  Por ejemplo, ahora se puede decir "Rojo".  El dispositivo entonces le pedirá que repita la palabra, para que el dispositivo pueda comparar los dos comandos.  Si dijiste dos palabras que no eran lo suficientemente similares, le dirá, y tendrás que intentarlo de nuevo.  Si hay demasiado ruido de fondo, o si mucho viento es golpear el micrófono, el dispositivo va a decir "Demasiado ruidoso", y le instruirá para intentarlo de nuevo.  Cuando se ha entrenado con éxito un comando, le pedirá que tren a otro, hasta que se han formado todos los comandos de cuatro.  Tan pronto como se han formado todos los comandos de cuatro, el aparato le dirá que está ahora entrando en le en modo de exploración.   Es una buena idea para hacer tus comandos tan diferentes como sea posible unos de otros para ayudar contra falsas alarmas.

Modo de escaneo:
Si su dispositivo está capacitado, y se apague, se iniciará en modo volver otra vez la exploración.  Cuando está en modo de escaneo, el dispositivo busca los comandos que son similares a los que usted programó.  Por ejemplo, digamos que usted programó los siguientes comandos:

Mando #1 = Fuzzy
Mando #2 = Bingo
#3 del comando = Dragón
Comando de #4 = mucho tiempo

Cuando el dispositivo detecta alguien ha dicho "Dragón", luego salida #3 se queda en alta por un segundo.  Si el dispositivo detecta "Bingo", luego salida #2 saldrá alta por un segundo.

¿Cómo entro en modo de programa?
Gran pregunta!  Cuando está en modo de exploración, pulse y tecla #1 hasta que el dispositivo dice "Sincronizar".  A partir de ahí, rápidamente debe pulsar esta secuencia de botones: "233214".  Si escribió esta combinación en forma rápida después de que el dispositivo dice sincronizar, luego el dispositivo Coloque en modo de programación.  Si tecleamos la combinación en muy lentamente, no va a funcionar y tendrás que presione y sostenga el botón #1 hasta que el dispositivo dice "Sincronizar" otra vez.

Cómo volver a programar sólo uno o dos comandos?:
Si desea cambiar sólo uno o dos comandos, lo que tienes que hacer es entrar en modo de programación, reprogramar los comandos que importa, entonces pulse y mantenga pulsado el botón y el botón #4 simultáneamente.  Esto le llevará a modo de exploración, y guardará los cambios realizados.  Si ha realizado cambios en el modo de programación, y decides que has cometido un error y no desea que el nuevo mando a guardar, presione el botón Exit.  Este es el botón justo encima de la cabecera del altavoz.  Esto elimina los cambios que acaba de hacer y entrar en modo de exploración.

Falsas alarmas:
¿Recuerdas la última vez que llamaste a tu proveedor de servicios de televisión o teléfono celular? ¿Recuerdas la voz robótica hablando contigo en el otro extremo?   En muchos casos, esa voz transmite información a usted y necesaria para que responder.  El software de reconocimiento de voz le busca respuestas concretas.  Sin embargo, a veces esto sale mal.  Ningún módulo de reconocimiento de voz es perfecta.  Si usted programa en comandos que son similares entre sí, puede causar problemas.  Por ejemplo, supongamos que usted programó en los siguientes comandos:

Mando #1 = placa
Mando #2 = fecha
Comando #3 = gran
#4 del comando = pulpo

El dispositivo tendrá problemas diferenciando entre comandos uno a través de tres.  Cuatro es muy diferente.  Así, si usted programa un comando simple como "Chico", usted podría falso desencadenar cuando dice palabras que son similares, como "Freír" o "Morir". Otro ejemplo sería si usted ha programado en el comando "Oro", entonces palabras como "Doble" o "Dijo" podrían engañar al sistema.   No es difícil confundir el sistema, que por eso es bueno tener muy diferentes comandos.   Si escribes un programa con tu Arduino que espera dos comandos, como "Ready" y luego "fuego" que se produzca dentro de un corto período de tiempo y en ese orden, a tener ningún problema.  Solo ver algunos de nuestros videos de aplicaciones.   Asegúrese de programar órdenes muy diferentes, como:

Mando #1 = la física cuántica
Mando #2 = gafas
#3 del comando = Dragón fuego
#4 del comando = longitud de los brazos

El dispositivo está programado para poner énfasis en la sílaba final de un comando.  Si usted tiene comandos que tienen sílabas finales similares, pueden dar algunos problemas dependiendo de la similitud de las sílabas primera o segunda.  Sin embargo, si usted programa en comandos "Número nueve" y "Comando de nueve", debe estar bien!

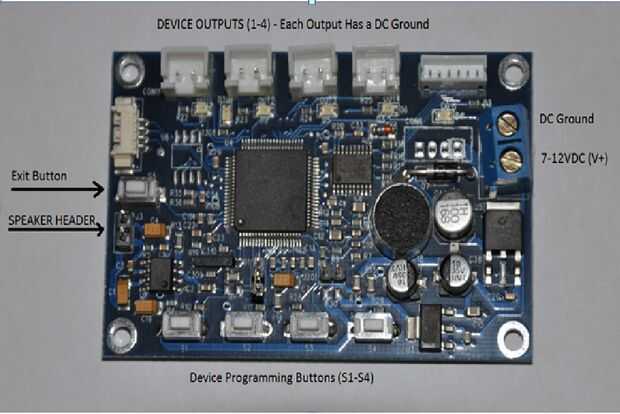

Hardware y especificaciones tamaño:
El bloque de terminales de suministro de energía:
La regleta azul en el lado derecho del dispositivo tiene dos puertos de tornillo.  Puesto que el dispositivo requiere 7VDC-12VDC para operar, poner el DC en el bloque superior (DC Tierra) y su fuente positiva de DC en el bloque inferior (7-12VDC (V +).  El voltaje de entrada está regulado a 5v en el tablero.  Cuando se aplica la energía, el dispositivo automáticamente entrará en funcionamiento.  Si se alimenta por primera vez, el dispositivo Coloque en modo de programación.  Si ya ha entrenado su dispositivo con cuatro comandos, cuando enciende el dispositivo, pondrá en modo de exploración.  Asegúrese de que tener el altavoz conectado.

La cabecera del altavoz:
Hay un dos hombres pines en el lado izquierdo del tablero.  Conecte el conector del altavoz.  No importa la orientación.  Si en cualquier momento no escuchas audio procedente de la Junta Directiva, compruebe que hay conectividad entre el altavoz y la Junta.  En segundo lugar, comprobar la resistencia a lo largo de la bocina.  Si hay más de 10 ohmios por altavoz, hay un problema.  Por supuesto, esto no debería ser un problema, pero no me duele para hablar de resolución de problemas.

Botones de programación del dispositivo (S1-S4):
Estos botones sirven para comandos de programa en el modo de programación.  También sirven para cambiar el funcionamiento del dispositivo de exploración de modo al modo de programación.  Estos son interruptores de botón monetario dos pines.

Botón EXIT:
Si el usuario no desea estar en modo de programación, o quiere ignorar los cambios realizados, ellos simplemente deben presionar el botón de salida.  Esto le entrará inmediatamente nuevamente dentro de modo de exploración.  Los cambios realizados en el modo de programación antes de pulsar este botón se tenida en cuenta por el sistema.

Dispositivo de salida (1-4):
Hay cuatro salidas en el dispositivo.  Cada una de las salidas corresponden a un comando de entrada.  La salida asociada con el comando #1 saldrá alta por un segundo cuando se reconoce comando #1 en modo de exploración.  La salida asociada con el comando #1 (S1/botón #1) está directamente por encima de S1 (junto), y esto va para todas las salidas.  Cada salida tiene su propio conector de dos pines.  Cada conector tiene dos clavijas; uno para la señal (rojo) y otro para tierra digital (negro).  Esto hace de interfaz con el circuito externo.  Los conectores sólo encajan en los enchufes de una manera.  Hay solamente una orientación.  Esto es para que no invierta los cables positivos y negativos.  Estas salidas no están destinadas a dispositivos de alta potencia.  No pueden suministrar más de 10 mA de corriente.

Especificaciones:
Longitud del tablero = 6,8 cm
Ancho de tablero = 4,3 cm
Altura del tablero (sin conectores de altavoces enchufe Unidos) = < 1cm
Hay cuatro orificios de montaje que se encuentran en cada esquina, y cada uno de ellos tiene un diámetro de 3mm.

Posibles aplicaciones:
1) utilizarlo como un relé eléctrico (encendido) /(Light Off)
2) lo utiliza como un circuito de cerradura de combinación (aplicación Video Coming Soon)
3) lo utiliza como puerta de entrada (activar un solenoide) o que activan un programa Servo!
4) cualquier cosa divertida que se te ocurran!
