Como usar un LCD a Color Nokia! (1 / 11 paso)

Paso 1: Conector de pantalla LCD y Breakout Junta

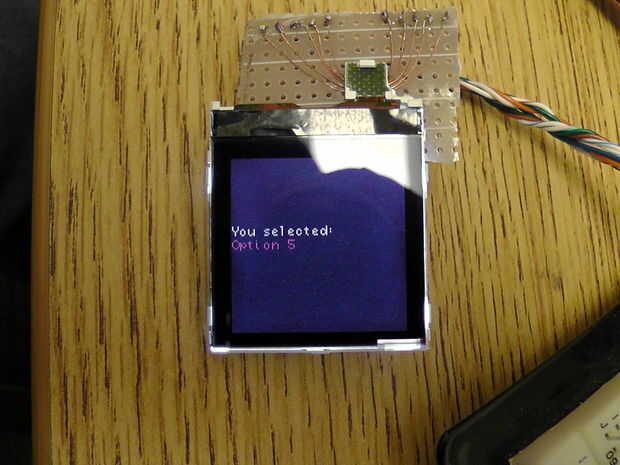

Si no tienes un tablero de arranque, necesita primero hacer algún tipo de conector para el LCD.  Mi primer intento fue imán de alambre a cada pata del conector con un soldador de punta fina de la soldadura.  Esto tomó varios intentos pero finalmente lo conseguí conectar.  Luego apliqué una cantidad generosa de pegamento para asegurar que no se desintegraría y soldado en algunos cables más gruesos para conectar al microcontrolador.

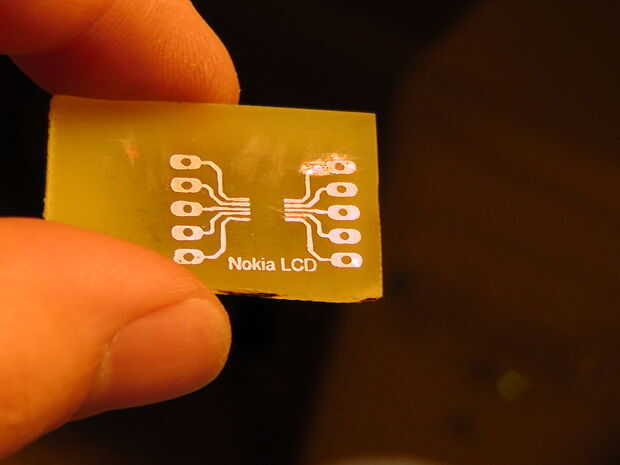

Para usos más limpio y más prácticos, finalmente hice una pequeño breakout Junta para el conector que puede ser impreso y grabado utilizando la técnica de transferencia de tóner de impresora láser.  Asegúrese de no poner demasiada presión sobre la transferencia o los rastros pueden ser presionados juntos.  Si esto sucede, puedes probar cortando el toner con un cuchillo afilado, pero probablemente te terminan rompiendo el rastro de toner y tienen que volver a empezar.

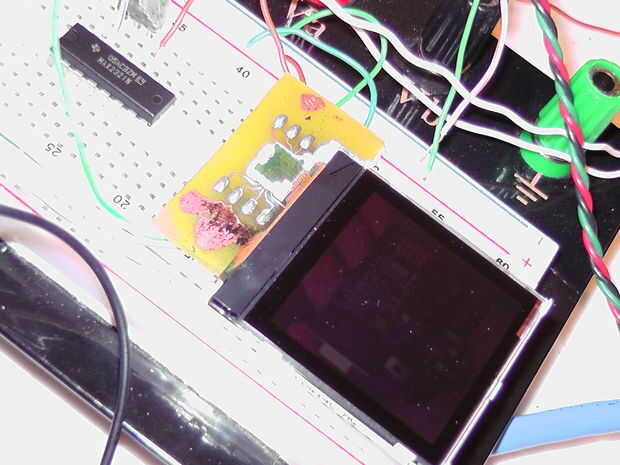

Mano-soldar el conector de la PCB terminado y luego algunos encabezados de pin disidente para que la junta puede ser breadboarded o socketed en proyectos siendo fácilmente extraíble.
