Como usar un LCD a Color Nokia! (10 / 11 paso)

Paso 10: Elaboración de imágenes usando el puerto Serial

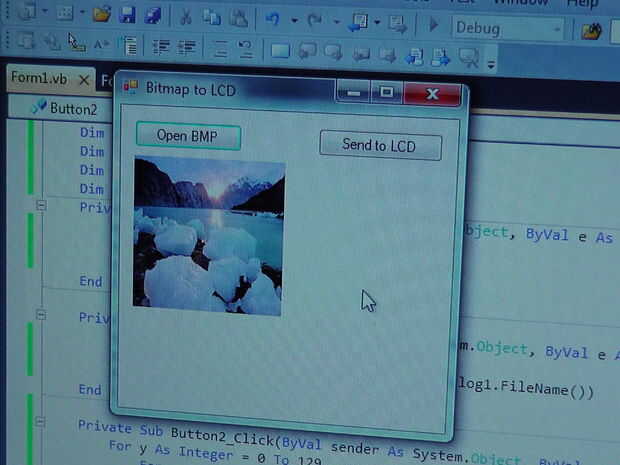

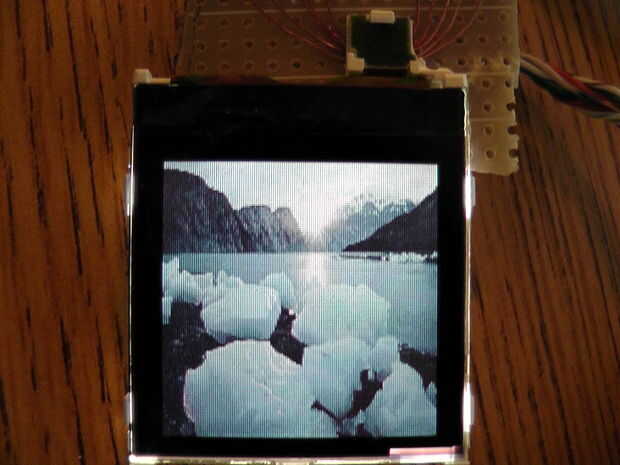

Es realmente muy fácil de sacar fotos a todo color en la pantalla LCD.  Simplemente utilicé el puerto serie para transferir la imagen desde el PC al AVR que muestra en la pantalla LCD.  Para convertir la imagen en el formato correcto, escribí una pequeña aplicación en Visual Basic (VS 2010) que lleva un .bmp de 130 x 130 con formato imagen y lo transforma en 12 bits por píxel colores formato necesario para mostrar en la pantalla LCD.  El proyecto de Visual Basic VS2010 se incluye con el paquete de código al final de este Instructable.

El puerto serie utiliza 115.200 baudios que es muy rápido para un microcontrolador.  Esto permite a una rápida transferencia de datos de imagen al microcontrolador y puede dibujar una imagen de 130 x 130 completa en menos de 1 segundo.  Para hacer esto, el microcontrolador se debe ejecutar en alrededor de 20MHz (debe ser exactamente 20MHz para utilizar el código sin modificar, pero puede trabajar a 16MHz si se cambia el cálculo de la tasa de baudios).  Se utiliza un desplazador de nivel de MAX232 para convertir la señal RS-232 en una señal TTL de 0-5V.  Aunque el ATMega168 corre sólo a 3,3 v, las entradas son 5V tolerante así que usted puede conectar la señal de 5V al pin Rx y que todavía funciona.
