Cómo usar el Dragon Rider 500 con tu dragón del AVR (4 / 10 paso)

Paso 4: 28 pines uC (ATmega8) de programación ISP

El siguiente proyecto Pastissers utilizará un ATmega8 que es un avr de 28 pines. Aquí está el el puente básico para la programación de los microcontroladores de 28 pines del ISP.

Configuración de puentes

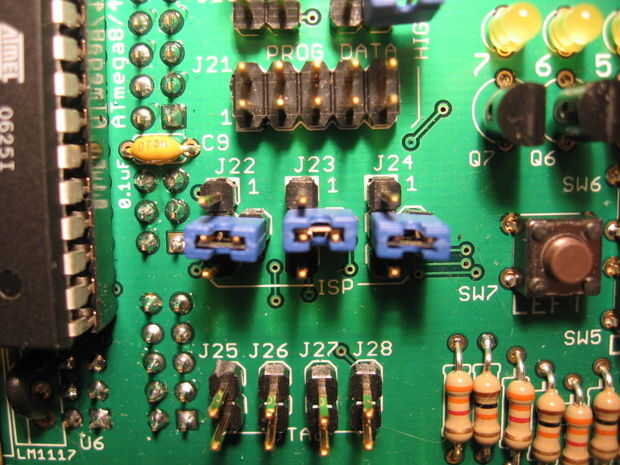

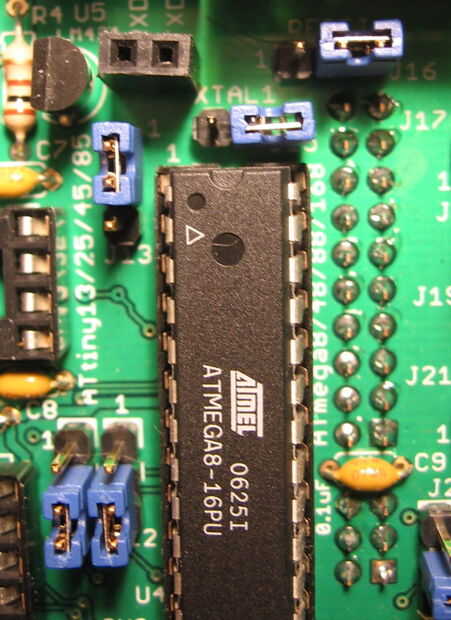

Definir los puentes en el jinete las desviaciones conectan los pines siguientes. (pin4 es el pin del centro para J22-J-24)

Pernos:
J11 - 23
J12 - 23
J13 - 12
J16 - 23
J22 - 42
J23 - 42
J24 - 42

Información técnica

  • Conexión J11 y J12 de esta manera le permite usar esos pines como pines de I/O. La alternativa sería para estos pasadores para establecer una conexión con el cristal externo.
  • Conexión J13 de esta manera nos permite utilizarlo como el pin de reset. La alternativa sería ruta este pin a la cabecera PORTC para uso como un pin de I/O. (esto tiene muchos inconvenientes, incluyendo la incapacidad para programar este chip utiliza ISP).
  • J16 y J22-J24 se conectan de esta manera para los pernos apropiados (Reset, MISO, MOSI y SCK) a la cabecera de la ISP del AVR dragón.
