Cómo un controlador de Xbox 360 en una placa Universal de lengüeta (6 / 11 paso)

Paso 6: Soldadura puntos más a la izquierda

Porque yo soy zurdo, fue más fácil para mí empezar con el más bajo de los puntos a soldar y trabajar mi camino. Localice el cable de la dirección correcta, separarlo de los otros alambres en el lote y cortar por lo que es justo lo suficiente ir más allá del punto a soldar a.

Preparar el cable:
Utilice un cuchillo Xacto para recortar alrededor de 1-2mm de aislamiento del final. Tuerza los alambres expuestos y añadir un toque muy pequeño de flujo. Derretir un poco de soldadura en el extremo de la plancha y toque a los cables. La soldadura se consigue aspirada en los cables, lo estañado. A estar haciendo este paso para cada cable, así que la caída de la misma. Desde aquí, voy a llamar a este estañar el cable.

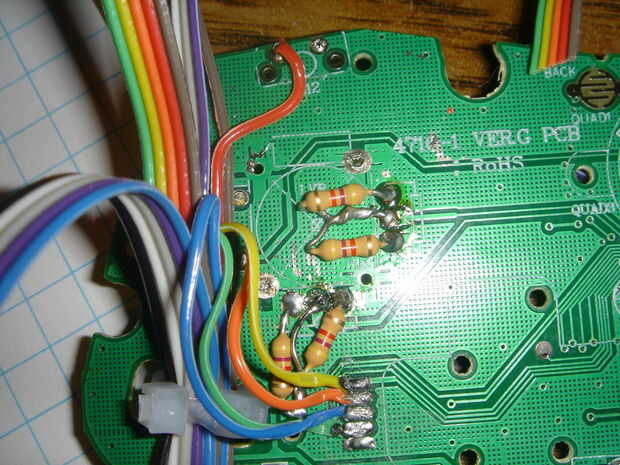

El lugar que el cable saldrá aquí a la Dpad ya tiene soldadura un poco en la plataforma, así que el alambre de soldadura es simplemente una cuestión de descanso el alambre estañado en el cojín y tocarlo con el hierro. Asegúrese que el cable no fuera de la almohadilla, y que ninguna soldadura fuera de la almohadilla. Repita el procedimiento en para arriba para la izquierda, hacia abajo y hasta direcciones.

Después de la Dpad, el punto más a la izquierda es la izquierda parachoques, LB. Nos va conectando este al botón feroz, hasta localizar el cable para feroz, separar del lote de y corte a la longitud. Estaño el alambre puesto a través del orificio en que el interruptor LB fue y de la soldadura de la parte trasera.

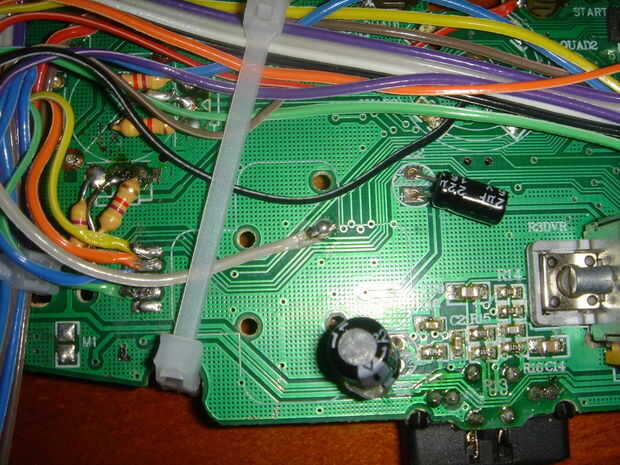

El siguiente es el lugar para el gatillo izquierdo. En lugar de intentar utilizar el potenciómetro de cobre cojines el ahora retirado utilizado, utilizaremos un punto de prueba frente al que está conectado a él. Usted encontrará este punto en donde estaba la Junta en forma de plus de Dpad. Encuentra el cable de RA0/Extra0, nuestro alambre 'cuarto punch', recortar a la longitud y cúbralo de estaño. Esta es la primera tecla que hemos soldado al ya no se soldar y no un por-agujero, por lo que debemos preparar la almohadilla por estañado demasiado.

Zapatas de cobre estañados:
Utilizar la plancha otra vez la tecla para calentar buena; el más caliente la almohadilla, mejor será la conexión. Después de un par de segundos de calentamiento, agregar una pequeña soldadura y retirar la plancha. Ahora tienes la soldadura en el cojín y en el cable, por lo que usted está listo para ir.

Coloque el alambre estañado sobre la almohadilla de estañado y tocar la plancha.
