Paso 2: Entender el pinout del conector de PIggyback

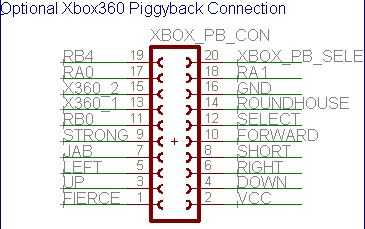

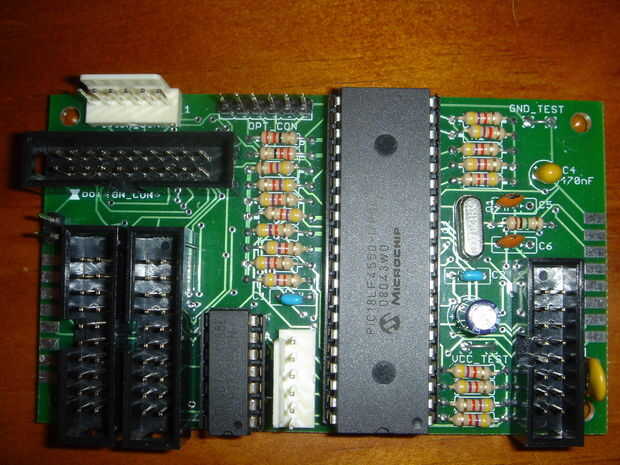

La primera imagen es el diagrama del conector lengüeta recto de la UPCB esquemático. Si usted está buscando en el UPCB con los conectores superpuestos en la esquina inferior izquierda, luego los pernos coincidirá con el diagrama perfectamente. La clave muesca en el conector físico será a la izquierda, en donde son pings 7, 9 y 11 en el diagrama.

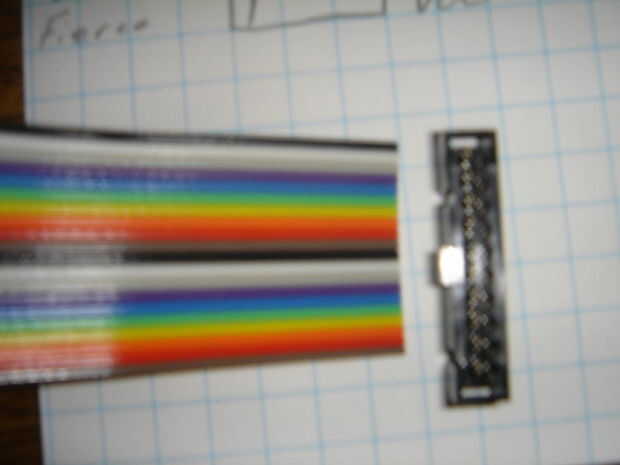

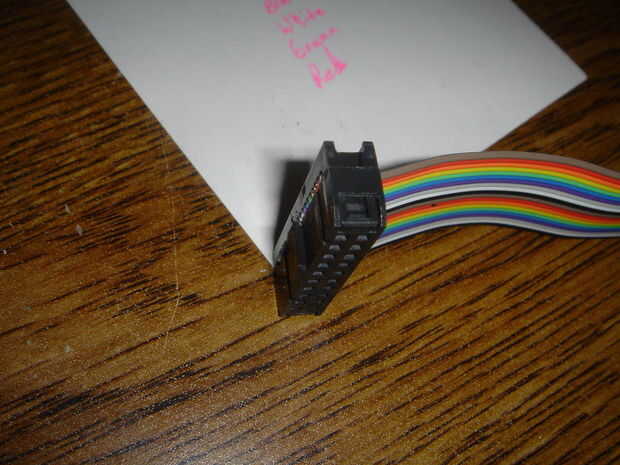

La segunda imagen muestra el conector IDC hembra luce como antes de que se inserta el cable de cinta. Puedes ver el metal de los dientes que perforen el aislamiento de la cinta y hacen con con el cable de cinta. Esto es muy importante para entender! Si la cinta se introduce como se muestra en la imagen, luego el cable negro de la mayoría muy superior se conectará al pin 19, el etiquetado RB4: no pin 20. PIN 20 se conectará con el cable blanco por debajo. El cable gris próxima irá al pin 17, la púrpura pin 18, y así hacia abajo la línea. La última conexión será el cable marrón a la clavija 2. Mediante la comprensión de cómo están dispuestos los dientes, puede saber con toda confianza cual cable va a qué pines en el conector combinado.
Arriba, abajo, izquierda, derecha, Jab, fuerte, etc. son todos bastante fáciles de entender; son una señal de botón o dirección. Aquí hay una explicación de las otras líneas.
XBOX_PB_SELECT: Esta línea será alta si y sólo si el UPCB está utilizando este controlador superpuesto. Si utiliza su palillo en otros sistemas, como un Playstation, esta línea será baja. Esta línea no se utilizará en todo en este Instructable. Libremente puede recortarlo fuera del camino. Si usted está bien informado en la electrónica, esto puede utilizarse con un transistor a corte toda la alimentación en la almohadilla cuando no esté en uso.
RB4: 'guía'. Esta línea no es controlada por cualquiera de los botones de su memoria, pero en cambio es controlador por la UPCB directamente. Si el UPCB actualmente utiliza este controlador superpuesto, se mira los botones Select y Start y baje automáticamente esta línea si ambos se presionan.
Ra0: El cuarto opcional punch botón para aquellos que como tener ocho botones.
RA1: El cuarto opcional kick botón para aquellos que como tener ocho botones.
RB0: El botón 'Start'. (No el botón de inicio. El UPCB tiene un modo de torneo para evitar pausas accidentales del controlador durante el torneo. Esta línea activa inicio Si pulsas el botón de inicio, y no es en modo de torneo.)
X360_2: La tenía +' línea de comunicación en el conector USB del controlador. Casi siempre el cable verde del cable USB.
X360_1: El ha-' línea de comunicación en el conector USB del controlador. Casi siempre el alambre blanco del cable USB.
GND: tierra. Nos lo conectamos al cable negro del cable del USB del controlador.
VCC: alimentación. Te conectamos esto al cable rojo del cable del USB del controlador.
