Paso 1: tomas de corriente
Este circuito utiliza el alto voltaje método programación serie y paralelo. ATmega8(doctor) ha guardado en su memoria las firmas de 96 (hasta ahora) de la uC AVR Atmega y Attiny, sólo pon tu avr muerto en zócalo, pulse el botón START y disfruta el procesador bueno como nuevo.

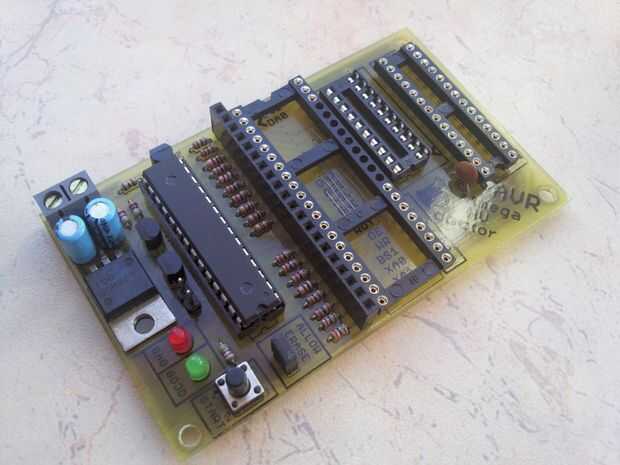

Hay tres espacios a bordo, para más común AVR, pines compatibles con: procesadores compatibles DIP20 Attiny2313 y Atmega8 DIP28 y DIP40 Atmega32.
También es un conector extra goldpin con todas las señales, así que se pueden conectar adaptadores:

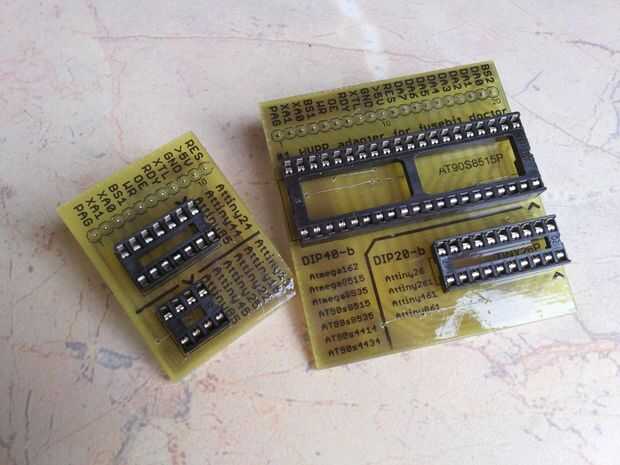

-el "#1 HVPP adaptador" compatibles con Attiny26 DIP20-B y B DIP40 Atmega8515
-el "adaptador HVSP" para pequeños DIP8 Attiny13 y DIP14 Attiny24 compatibles.
-sus propios adaptadores para otros tipos de procesadores, a través de orificios o en superficie, puede utilizar el protoboard para esto – sólo tiene que conectar las señales para corregir los pernos. ¿Cómo? Revise su hoja de datos AVR, ir a la "programación de la memoria" y luego "programación paralela" – comprobar los nombres de señal, todas las señales se describen debajo de la ranura DIP40.
