Paso 6: Reparar el tablero de Control: comprobación de los Mosfets de potencia.
![]()

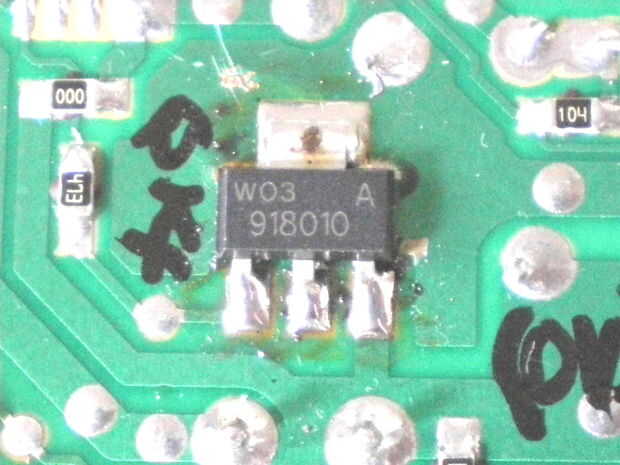

Con el multímetro todavía fijado a la gama de comprobación de diodo, compruebe cada uno de los MOSFET de potencia (unos 12 de ellos) la siguiente manera: Conecte las puntas de prueba a los dos pins externos pequeño (el centro de uno está conectado a la ficha que se suelda a la placa) y buscar una indicación de cortocircuito (ver foto). Con cuidado desolder y reemplazar los MOSFET en cortocircuito (defectuosos). Durante mi primera reparación reemplacé cuatro Mosfets de potencia, luego dos en la 2ª, luego otros dos en el 3 º y luego otras dos en el 4 º. Sólo dos fueron los transistores de la misma. Cada vez que se quema uno de los Mosfets de potencia, también el mosfet de potencia media (el conductor) sopla y hay que cambiar (ver foto). Pero antes de reemplazarlo, una vez retirado comprobar con el multímetro que es corto, sólo en caso de corto en los diodos o en algún otro lugar. Cuando desoldar los Mosfets, calienta la ficha primero y luego los pernos, en rápida sucesión mientras tira con cuidado con alicates de punta larga hasta liberado de la Junta. Esta operación es difícil porque los Mosfets se pegan a la Junta durante la fabricación y usted tiene que romper el lazo pequeño antes de que el Mosfet se puede quitar. Ser muy suave no se dañe la Junta ya que puede dañarse fácilmente.
