Cómo reparar la lavadora Fisher Paykel (3 / 12 paso)

Paso 3: Quitar el módulo de Control.

En este punto, si tienes una cámara Digital de mano, tomar una o dos fotos de todo y guárdela para referencia más tarde cuando volviendo a instalar todo de nuevo.

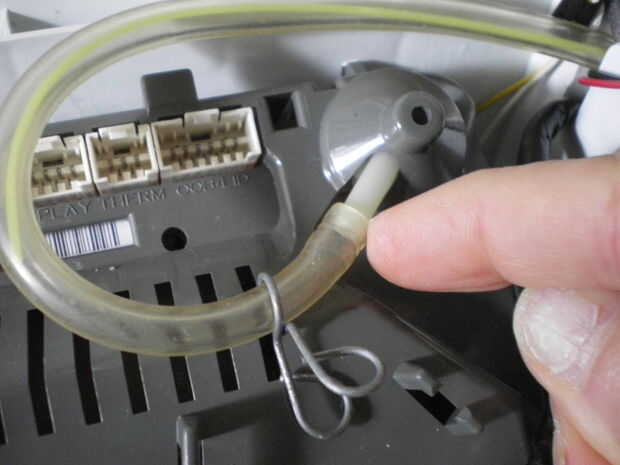

En primer lugar, con mucho cuidado retire la manguera del sensor de presión el Sensor de presión quitando el clip de resorte hacia la manguera y empujar el borde de la manguera del sensor (ver foto). No tire de la manguera ya que agarra el tubo plástico del sensor y posiblemente se romperán! Tenga cuidado, ya que la manguera más probablemente ser pegada al sensor por años de contacto.
A continuación, desconecte los conectores de espada en la esquina superior izquierda tomando nota de sus posiciones. Esto es muy importante porque son la red y las conexiones a tierra y éstos deben volver a la ubicación exacta del mismo.

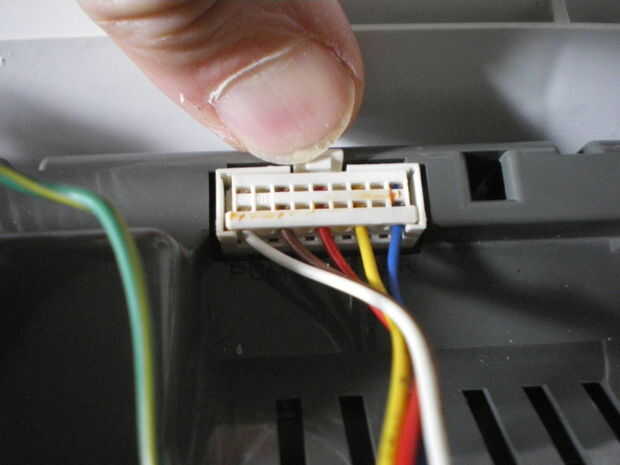

Ahora quite todos los tapones desde el módulo (son todos de diferentes tamaños por lo que no es necesario hacer las marcas para cuando vuelva a montar).

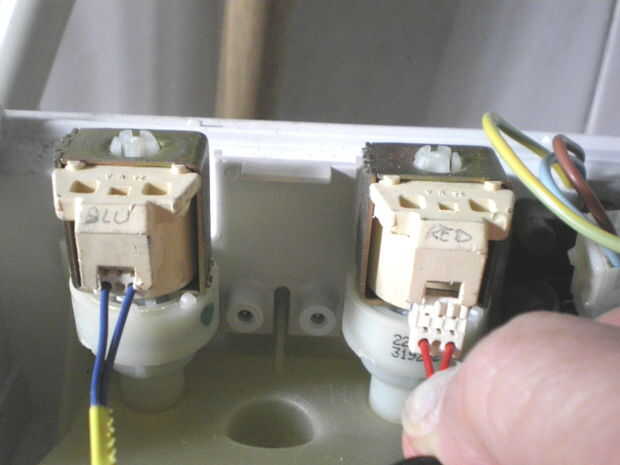

Después de quitar todos los tapones desde el módulo de Control, hay todavía dos cables de izquierda va a la caliente y válvulas de agua fría y ambos tienen conectores hacia abajo (ver foto). Con cuidado desconectar los 2 conectores pero poner marcas sobre ellos (como RED y BLU) para volver a colocar correctamente porque estos dos son de tamaño similar.
Con todo desconectado desde el módulo, quite el tornillo que sujeta el módulo de la máquina y claro de la máquina de elevación.
