Cómo programar un PIC microcontrolador y leer un Encoder (2 / 7 paso)

Paso 2: Energía suministro instalación

Después de adquirir el equipo necesario, nuestra siguiente tarea es configurar la placa y conseguir el poder para el PIC microcontrolador (MCU). Eso significa que es tiempo de conectar la fuente de alimentación.

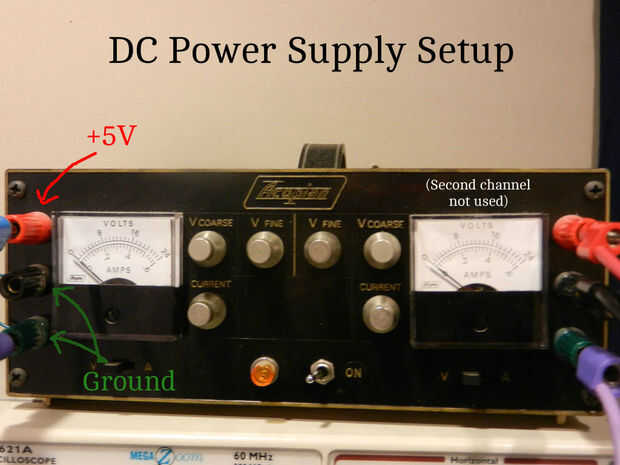

Fuente de alimentación: Como verás en la imagen de la fuente de alimentación DC Acopian en este paso, cada canal de suministro de energía tiene tres conectores de colores para que banana se pueden conectar los cables. A los efectos de este tutorial necesitaremos + 5V y + 0V (tierra) de la fuente de alimentación. En orden a la fuente de + 5V y + 0V, conecte el terminal negativo y el terminal a tierra de la fuente de alimentación Junta (los terminales negros y verdes en el cuadro proporcionado). Luego conecte un cable de plátano a la terminal positiva (roja) y el terminal a tierra (verde) que se conectarán a la placa. Estos terminales, que se encuentran en el protoboard, se muestran con los cables conectados de plátano en el paso 3.
