Cómo probar y sustituir una fuente de alimentación para el ordenador de casa (7 / 14 paso)

Paso 7: Prueba el conector P1

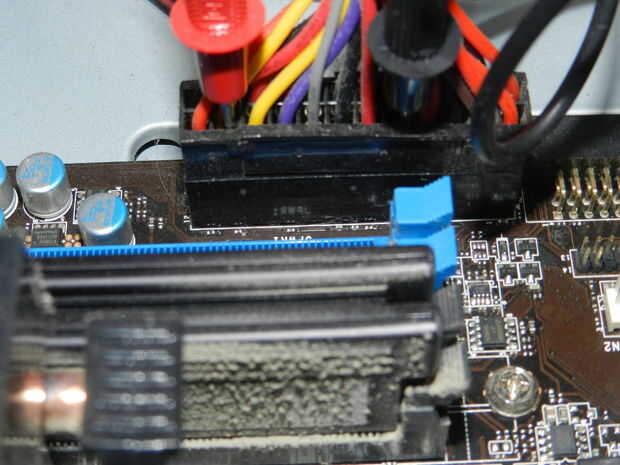

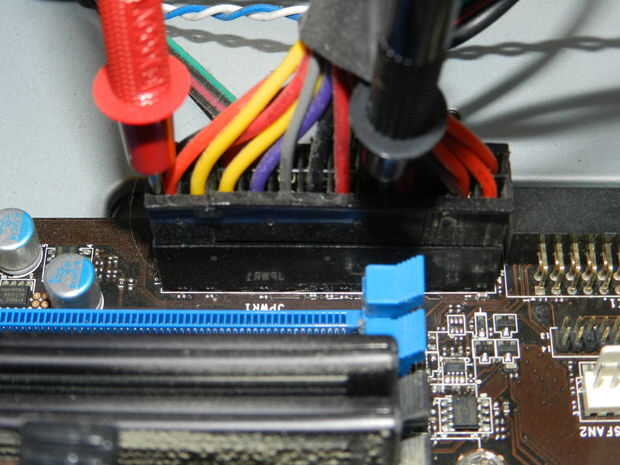

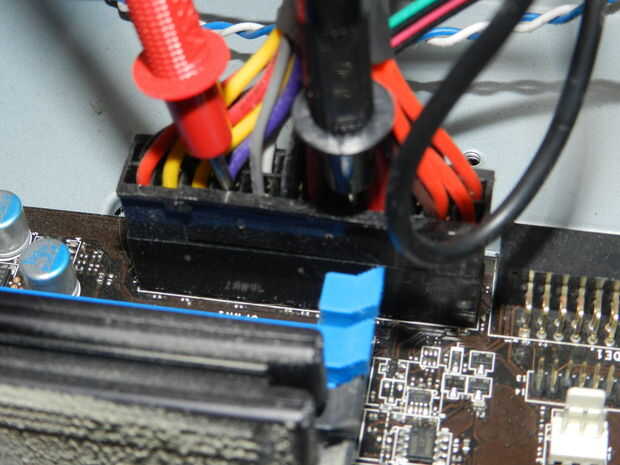

Ahora a la P1 20 (10 x 2) clavija de prueba desea deslizar la punta de prueba negra a uno de negro (tierra) los cables en la parte posterior de la P1 enchufe mientras aún está conectado. Asegúrese de que va hacia abajo lo suficiente para hacer contacto. Una vez que la tierra esté en su lugar, puede dejar allí mientras probamos los otros alambres. Empezar por probar el cable naranja, colocando la punta de prueba roja en la parte posterior del enchufe P1 Dónde está el cable naranja. Puesto que el cable naranja es un alambre de 3.3 voltios debe leer en algún lugar entre 3,0 voltios y de voltios 3,63. Ahora prueba el cable azul quitando la sonda roja del cable naranja y deslizándola en el conector P1 Dónde está el cable azul. El cable azul es un cable (negativo)-12 voltios y debe leer en algún lugar entre-10.8 voltios a-13.2 voltios. Luego coloque la sonda roja en el cable rojo. Una vez más ya que es un cable rojo, es un cable de 5 voltios y debe leer en algún lugar en el rango de 4.5 a 5.5 volts. Ahora retire la sonda roja del cable rojo y conectarlo al cable amarillo. El cable amarillo es un cable de 12 voltios y se debe leer en algún lugar entre 10,8 v y 13,2 voltios. Una vez que haya terminado de quitar la prueba las puntas de prueba de la P1 Conecte y apague el medidor. Luego apagar la alimentación utilizando el interruptor en la parte posterior de la fuente de alimentación girándolo a la posición de apagado y no te olvides de desenchufar el conector P1 de la placa base. En este punto, si han determinado que la fuente de alimentación no funciona tienes que reemplazarlo.
Si la fuente de alimentación sigue siendo buena, que tendrá que volver a conectar todo y asegurarse de que las botas de computadora hasta bien y todavía funciona.
