Cómo para construir su propio Animatronic osito (3 / 10 paso)

Paso 3: El cableado

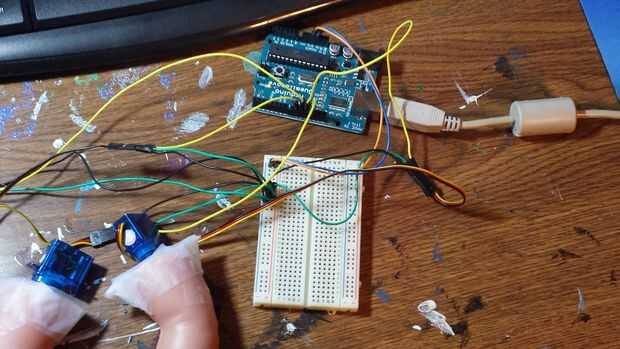

Seleccionar doce servo jumper cables.
* 4 amarillo
* cuatro verde
* cuatro negro

- Uno de los cables cable de puente amarillo conectarse el cable amarillo que se extiende desde uno de los servos.
- Luego conecte uno de los cables de puente verde para el cable rojo que se extiende desde uno de los servos.
- Por último Conecte uno de los hilos del cable puente negro al cable negro que se extiende desde uno de los servos.
- Repita los tres pasos para los otros tres servos.

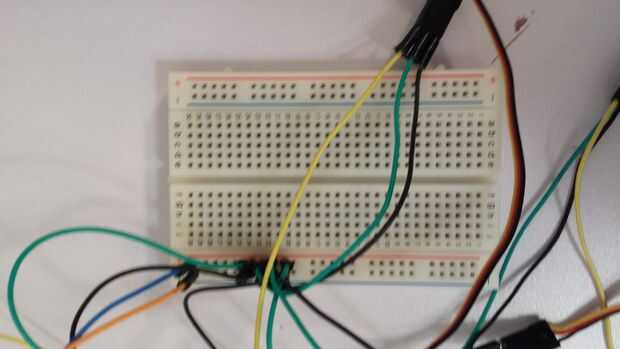

- Conecte los cables cable de puente verde hasta el ferrocarril de cinco voltios (positivo) de la placa y conecte los cables del cable puente negro en el riel de tierra (negativo) de la placa.

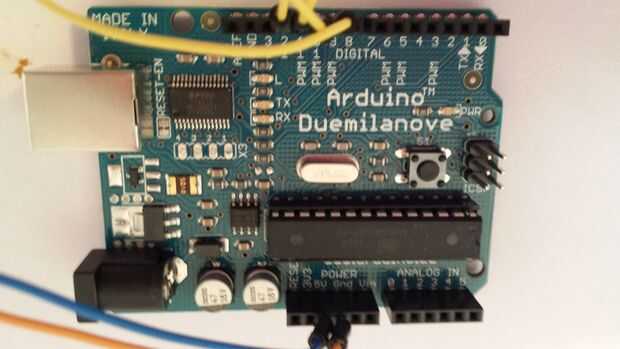

- Tomar uno de los cables cable de puente amarillo y conecte al pin 9, luego conecte uno al pin 10, en pluma de once y el último cable de puente amarillo cable a pin doce en los alfileres de salida digital de la placa de arduino duemilanove.
- A continuación seleccione dos más jumper cables.
* uno azul
* una naranja

- Conecte el cable azul cable de puente para el riel (positivo) de cinco voltios en la placa y el pin de cinco voltios en la placa de arduino duemilanove.
- También, conecte el cable naranja cable de puente para el carril de tierra (negativo) en el protoboard y el conector de tierra en la placa de arduino duemilanove.
