Cómo para construir 100 watt 12v DC a 220v AC inversor circuito usando EasyEDA (5 / 9 paso)

Paso 5: Simular el circuito en EasyEDA:

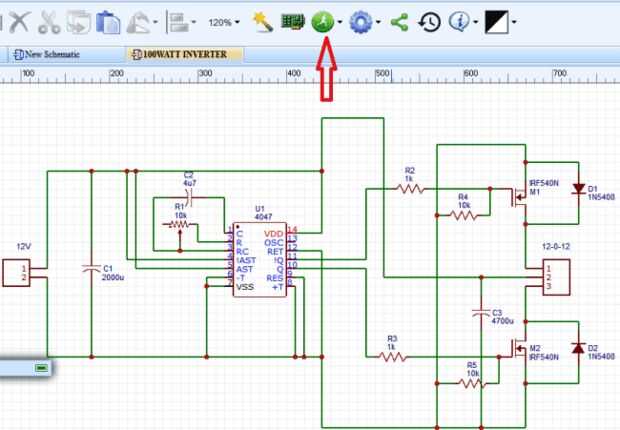

Después de guardar el circuito, haga clic en botón"verde" encima pantalla simulación y elija "Ejecutar el documento".

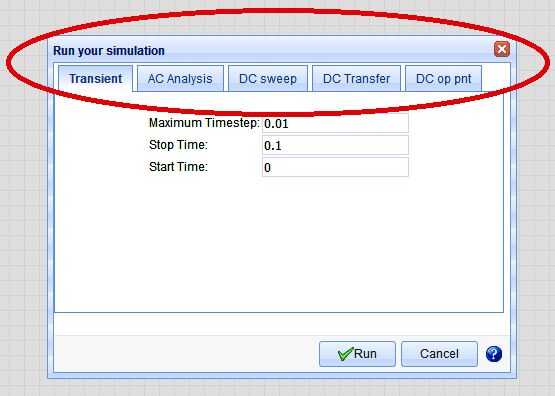

Después de eso tienes que configurar la simulación que desea ejecutar. Como se muestra en la figura, hay cinco tipo de simulación.

Por ahora nos pegaremos con transitorios, como dije antes de que estamos diseñando aquí el circuito del inversor, la salida de CA suministrada por el inversor es para electrodomésticos. Para que eso ocurra, el circuito inversor deberá ser operado a una frecuencia de 50Hz como es la frecuencia de línea AC. Vamos a elegir el apropiado Inicio y tiempo de parada para la gráfica de simulación a ser comprensible.

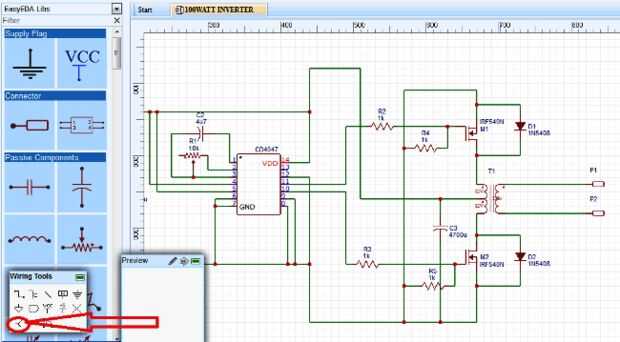

Una vez finalizada la simulación puede ver la gráfica en el terminal elegido. El terminal debe ser elegido por llevar la sonda hasta ese punto. Puede seleccionar la sonda como se muestra a continuación; arrástrelo hasta el punto donde desea ver el gráfico.

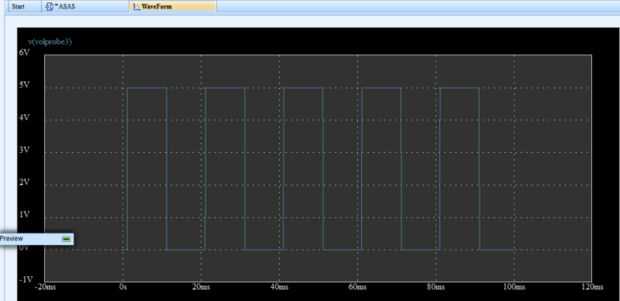

En simulación, tendrá un gráfico como se muestra a continuación. Estas formas de onda se pueden guardar y exportar en diferentes formatos como PDF, JPG, PNG etc.
