Cómo modificar disparadores flash de foto CTR - 301P (ebay) para luces estroboscópicas de baja tensión. (2 / 4 paso)

Paso 2: Quite el conector de la zapata

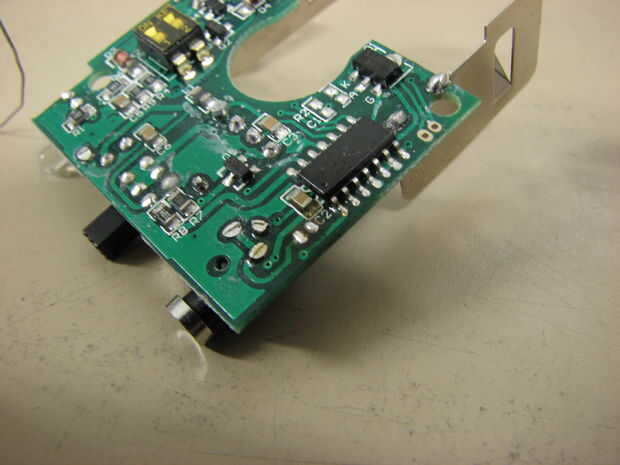

Ahora tenemos que quitar el conector de la zapata de la Junta.

Marque el exterior de la carcasa de plástico para que puedas ver la polaridad del cable. Marqué la parte roja con un rotulador rojo.

Levante suavemente la cubierta de plástico de los pernos con un destornillador o un pequeño par de pinzas. Sólo se celebra prensa ajuste las clavijas en las ranuras en la parte inferior. Tenga cuidado de no romperlo lo necesitará más adelante. No se rasque la Junta tampoco!

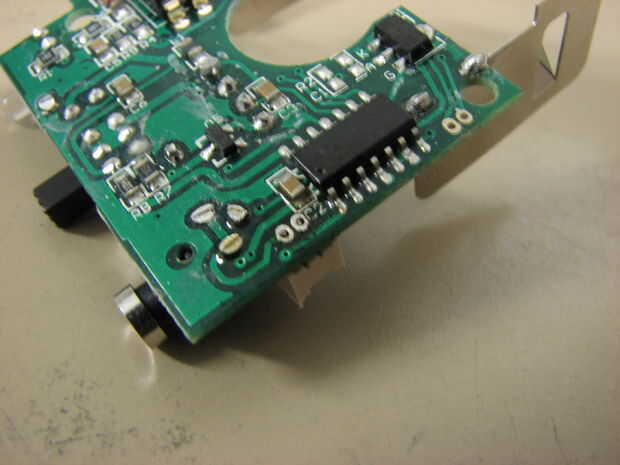

Ahora con un soldador caliente caliente los pernos y saque desde el fondo de la Junta. Son pequeños así que tenga cuidado de no perderlos. No sobre calor y elevación de las huellas o el conector de PC no funcionará cuando haya terminado.

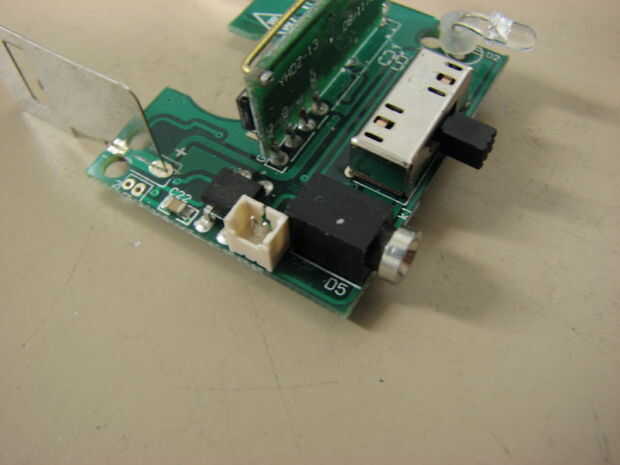

Oprima las clavijas en la carcasa de plástico. Las lengüetas pequeñas que sobresalen se anidan en la parte inferior del plástico y sujetar los pasadores en su lugar.

Llenar los agujeros en el tablero donde los pernos usados para ser con soldadura. Estos agujeros también son vías para el conector de la PC. Llenar se asegurará de que existe una buena conexión eléctrica de la tapa en la parte inferior del tablero.
