Paso 4: Agregar Super calentado el aire a la cámara del horno superior para una combustión secundaria
Haber visto una serie de videos sobre combustión secundaria (quema de los gases de escape del fuego mezclado con aire) para que le estoy muy agradecido a los que suben sus videos y compartieron sus ideas y resultados, puse sobre la introducción de aire adicional a mi vieja grabadora de registro actualizado en parte.
Mientras que el acero inoxidable perforado tubo gasificación reteniendo el calor en el fuego donde perteneció a liberar los gases de la madera se quema, no resolvió la necesidad de introducir más aire para una quemadura más limpia.
Varios de los videos que vi demostraron la necesidad de una fuente secundaria de entrada de aire en la cámara alta, que consistía en un tubo corriendo fuera del fuego y en la parte superior para hacer un proyecto para elaborar el aire se mezcle con el carbón y el humo de combustión primaria.
Pensado en un tubo exterior, pero decidió que sería más eficaz si se calienta dentro del horno antes de llegar a los gases en la parte superior de la mitad de los incendios.

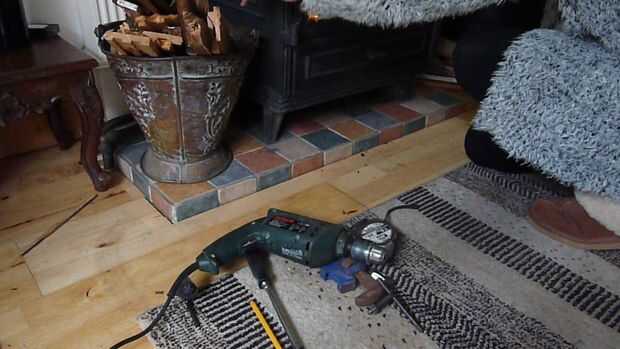

Para lograrlo tenía que perforar un agujero a través del lado del fuego de hierro fundido, otra vez se muestra más claramente en el video: video completo de la instrucción de actualizar un viejo grabador de registro

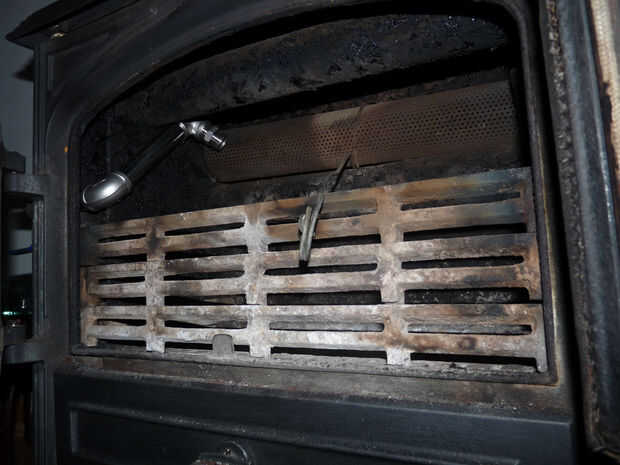

Primero un pequeño agujero piloto fue perforado a través desde el interior, teniendo cuidado de estar por encima de las rejillas delanteras, permitiendo suficiente espacio para acomodar una curva de acero inoxidable de 3/4" y tubo y suficiente espacio para extraer y sustituir las rejillas cuando se instala el tubo de alimentación de aire... Fig2

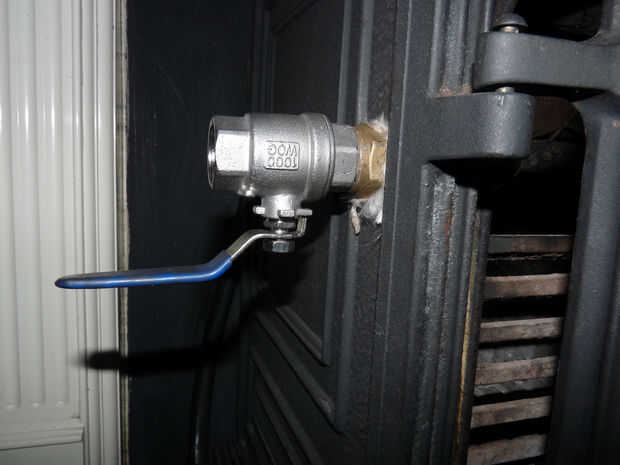

Luego aumentó el diámetro del orificio usando taladros más grandes y finalmente presentó los orificios al tamaño de la tubería. Esto entonces fue sellado con cuerda de fibra de vidrio y una compresión conjunto roscado Tuerca de latón, que se presentó fuera de ajuste sobre el extremo del tubo roscado, para actuar como un sello y una arandela. Funcionó bien.

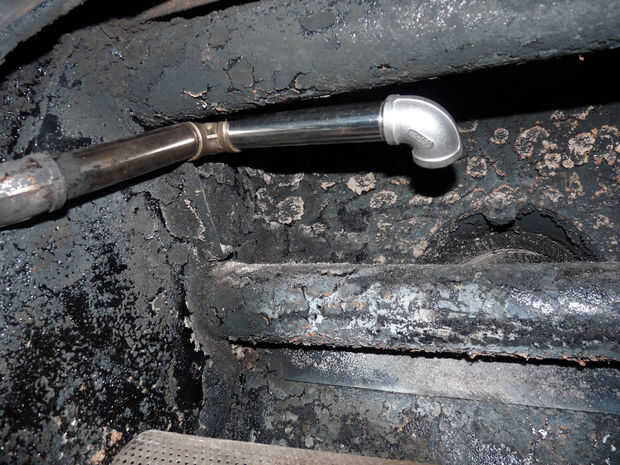

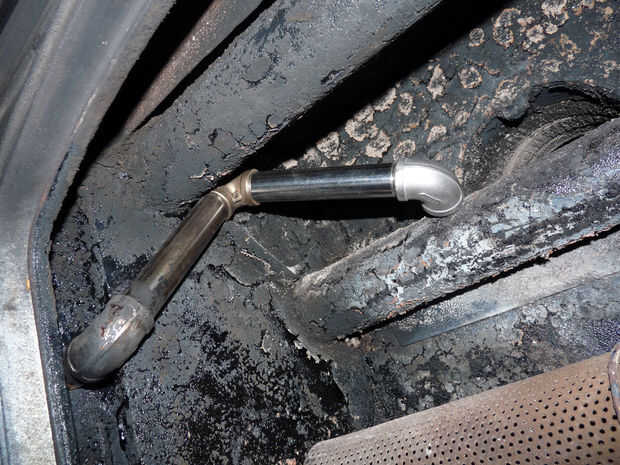

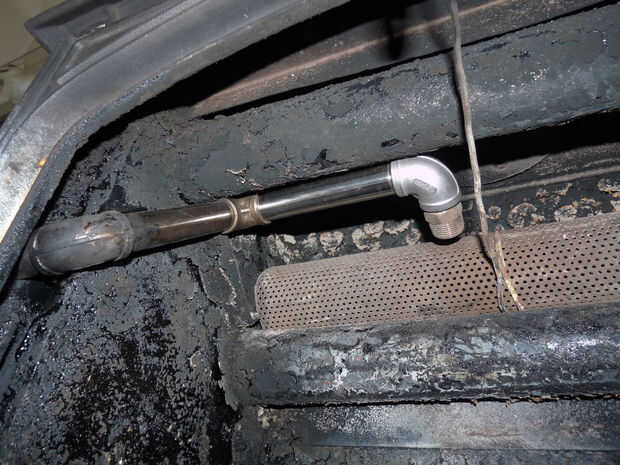

La tubería y los componentes fueron montados como se muestra en las imágenes y video con una curva, aislamiento y tubo de 3 pulgadas de la válvula en la parte exterior para cerrar el aire antes de abrir la puerta para reaprovisionar de combustible y aire a través del fuego cuando la iluminación. Una vez que calienta lo suficiente la válvula sigue totalmente abierta.
He utilizado curvas 4 x 90 grados, dos longitudes de 6 pulgadas de tubo roscado de 3/4, dos tubos de 3 pulgadas de rosca, un niple de 3/4" y un diámetro de válvula de aislamiento.
Lista de partes:
3/4" BSP hembra inox 316 puerto completo válvula de bola vinilo manejar WOG1000 CL x1
3/4" macho x 3/4" rosca macho tubería 150MM acero inoxidable SS304 BSP CL x3 3/4 "codo de 90 ° inclinada acero inoxidable 304 roscadas hembra tubo conexión BSP CL x4 3/4" macho x 3/4" rosca macho racor 75 MM acero inoxidable SS304 BSP CL x1 vendedor: chaoling017 (8072)

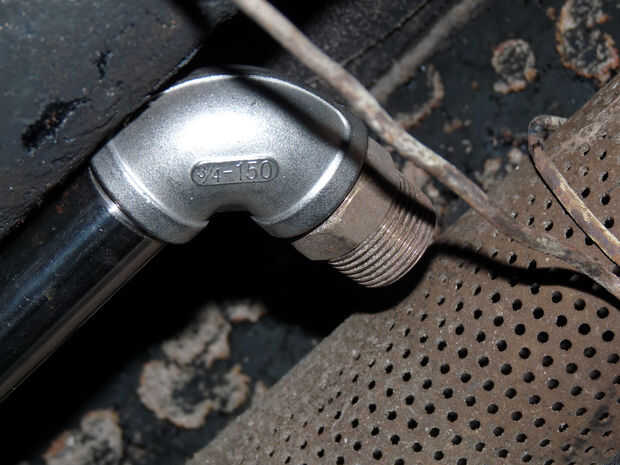

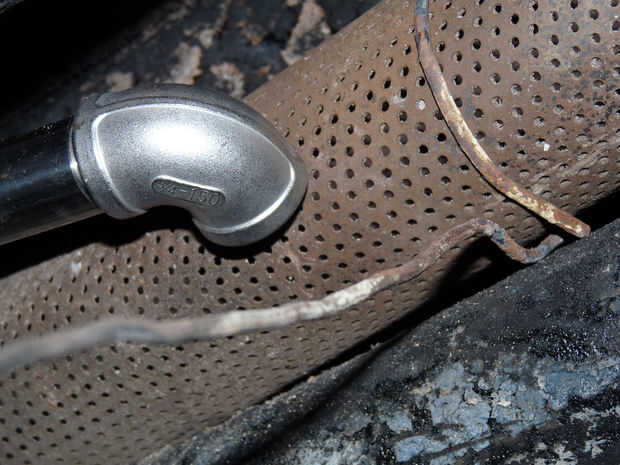

El codo de 90 grados que se encuentra dentro el fuego cerca del orificio taladrado necesario presentar en el interior borde para permitir que se sientan cerca de la caldera de acero suave en el lado. Esto también se presentó un poco borde soldado con autógena, otra vez para permitir que el codo para sentarse correctamente.
Elegí acero inoxidable porque no se corroen ni deterioran dentro del horno. Para que los tubos de roscados se pueden quitar y volver a colocar con facilidad.
