Cómo medir el rendimiento de la red de Arduino (2 / 5 paso)

Paso 2: Escudo de actualización Arduino Ethernet para wiz550io

Vamos a utilizar un escudo Arduino y ethernet como un "servidor Iperf"

 There are many arduino eithernet shield and I have several ethernet shield. I decide to use a wiz550io as a Arduino ethernet shield because it is a newest ethernet shield of Wiznet and have a more good network performance than original one.

Sobre todo, tenemos que actualizar biblioteca de Ethernet para usar un wiz550io para shield Arduino ethernet.

1. descargar la librería Ethernet WIZnet

https://github.com/Wiznet/WIZ_Ethernet_Library

Hay una "descarga ZIP" que descargas todo en un solo archivo de poco aseado.

-----

2. copiar la carpeta de Ethernet en la carpeta de Arduino bibliotecas. (Reemplazar biblioteca de ethernet incorporada)

[Nota] Hay dos versiones de la carpeta de Ethernet, dependiendo de la versión de su IDE de Arduino.

-----

3. Verifique el código de

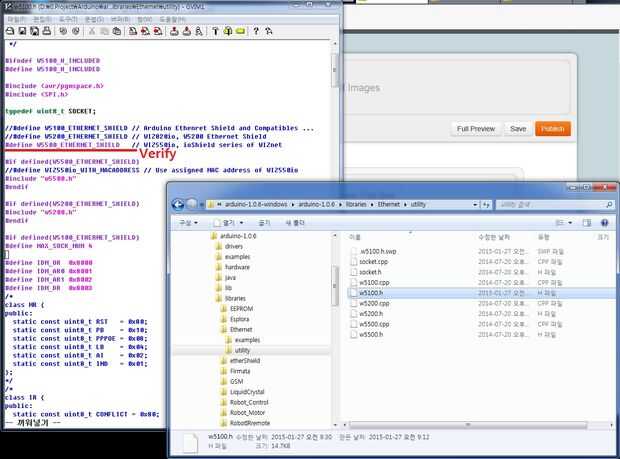

En la carpeta de la utilidad de las bibliotecas de Ethernet , abrir w5100.h y compruebe que sólo la línea #define correcto 1 línea. Para Wiz550io se parece a continuación y como una imagen.

 //#define W5100_ETHERNET_SHIELD // Arduino Ethernet Shield and Compatibles ...//#define W5200_ETHERNET_SHIELD // WIZ820io, W5200 Ethernet Shield#define W5500_ETHERNET_SHIELD // WIZ550io, ioShield series of WIZnet
