Como leer una resistencia (1 / 1 paso)

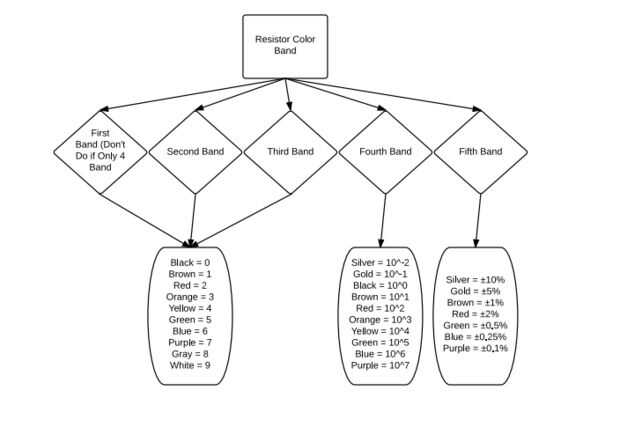

Paso 1: Significado de cada banda de

El primer paso a la lectura de un resistor es la comprensión de lo que significa cada banda. Manera este instructable orientará el resistor será tener la quinta banda que parece un poco aislado en el lado derecho. Esto también supone que se trata de una resistencia de código de color de 5 banda. También hay resistencias de código de color de banda de 4 y 6. Esta guía no se explica como leer la resistencia de un código de color de 6 banda.

Significado de grupos de dígitos

Banda 1 es la banda que está en el extremo izquierdo. Esta banda representa el dígito más significativo de la resistencia. Banda 2 representa el dígito segundo más importante de la resistencia. Banda 3 representa el dígito tercero más importante de la resistencia. Después de estas tres bandas, banda 4 representa la potencia de 10 por que multiplicas los tres primeros grupos. Por ejemplo:

Si las primeras tres bandas significan 223 y la cuarta banda significa 10 ^ 3, la resistencia de la resistencia es 223 * 10 ^ 3 = 223, 000Ω o 223kΩ. La k significa kilo que significa mil.

En el resistor de 4 bandas codificadas por color, las bandas se leen igual excepto que quitas la primera banda de la resistencia de banda de 5 colores.

Significado del rango de tolerancia

La quinta banda representa la tolerancia de la resistencia. La tolerancia es la gama que podría ser el valor real de resistencias. Esto es para permitir que los errores dentro de la resistencia de resistores. Por ejemplo:

Si la resistencia es un 110kΩ con una tolerancia de ±10%, la resistencia real podría variar desde 99-121kΩ.
