Cómo interfaz LCD (16 X 2) para arduino (1 / 2 paso)

Paso 1: Conexiones de Hardware

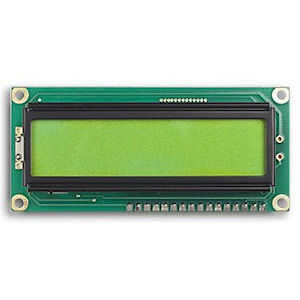

LCD (pantalla de cristal líquido) interfaz Arduino y pote de resistencia 10k

LCD Pin 1 (GND) conexión a tierra de Arduino y resistencia 10k Pot un extremo.

LCD Pin 2 (Vcc) conectado a Arduino 5volts y resistencia 10k Pot uno de los extremos.

LCD Pin 3 Conecte al pin Pot medio de resistencia 10k.

LCD Pin 4 conectado al Pin 7 de Arduino

LCD Pin 5 conectado al Pin de tierra de Arduino

LCD Pin 6 conectado al Arduino 6 Pin

LCD Pin 11 conectado al Arduino 8 Pin
LCD Pin 12 conectado al Pin 9 del Arduino

LCD Pin 13 conectado al Pin 10 del Arduino

LCD pin 14 conectado al Pin 11 de Arduino

Pin LCD 15 conectado al Pin de 5v de Arduino / / usado para luz trasera

Pin de LCD 16 conectado al Pin de tierra de Arduino / / usado para luz trasera
